- Nhiều biến thể cho các ứng dụng đặc biệt
- Công suất cao và tuổi thọ cao
- Đệm vị trí cuối hành trình bằng khí nén tự điều chỉnh giúp tiết kiệm thời gian trong quá trình vận hành và thích ứng tối ưu với những thay đổi về tải và tốc độ
- Thanh pít tông có ren trong hoặc ren ngoài
- Xi lanh tích hợp từ , có thể gắn cảm biến xi lanh nếu yêu cầu

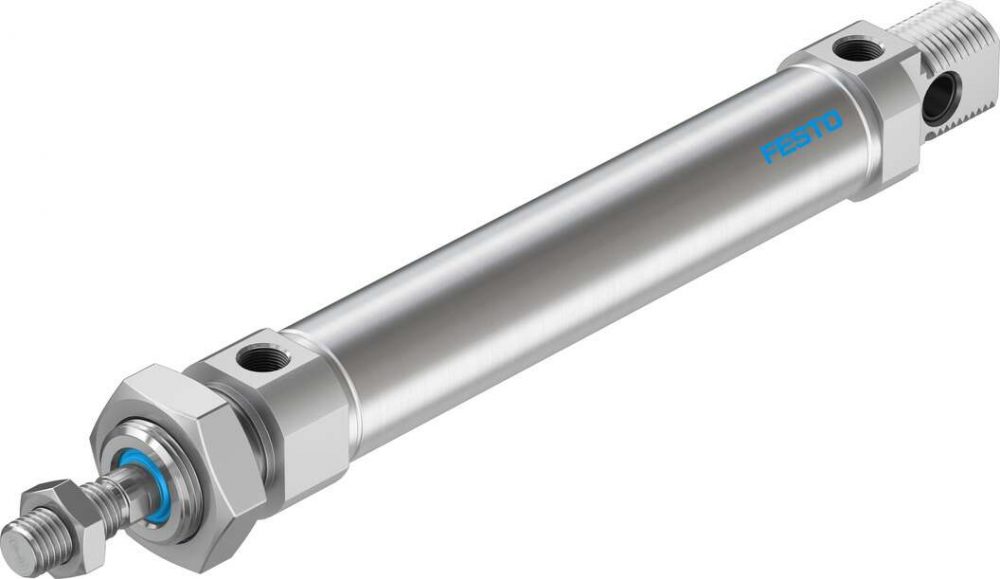

Ưu điểm dòng xi lanh Festo DSNU
- Tiết kiệm không gian cho thiết kế máy nhỏ gọn
- Dễ dàng lắp đặt trong không gian chật hẹp
- Tiết kiệm thời gian cài đặt nhờ PPS đệm tự điều chỉnh
- Cực kỳ bền, cũng nhờ vật liệu ít mài mòn
- Dễ dàng xác định và sắp xếp lại thứ tự bằng khóa sản phẩm Festo
Specification
Wide choice of variants
DSNU– Cylinder barrel made of stainless steel
• Piston size: 8 … 63 mm
• Cylinder barrel made of stainless steel
• Bearing and end caps made of wrought aluminium alloy
DSNU-…-MA– Axial supply port, short end cap
• Piston size: 8 … 63 mm
• Cylinder barrel made of stainless steel
• Bearing cap with threaded flange
• Short end cap with axial supply port
DSNU-…-MQ– Lateral supply port, short end cap
Piston size: 8 … 63 mm
• Cylinder barrel made of stainless steel
• Bearing cap with threaded flange
• Short end cap with lateral supply port
DSNU-…-MH– Direct mounting
Piston size: 8 … 63 mm
• Cylinder barrel made of stainless steel
• Direct mounting on bearing cap
• Short end cap with lateral supply port
DSNU-…-KP
Piston @ 8 … 63 mm
• Cylinder barrel made of stainless steel
• With clamping unit
DSNU-…-Q– Protected against rotation
• Piston @ 12 … 63 mm
• Cylinder barrel made of stainless
steel
• With square piston rod
Order Code
Model List
Part No |
Model code |
Piston size: |
Stroke |
193986 | DSNU-8- – | 8 mm | 1 … 100 mm |
19177 | DSNU-8-10-P-A | 8 mm | 10 mm |
19178 | DSNU-8-25-P-A | 8 mm | 25 mm |
19179 | DSNU-8-40-P-A | 8 mm | 40 mm |
19180 | DSNU-8-50-P-A | 8 mm | 50 mm |
19181 | DSNU-8-80-P-A | 8 mm | 80 mm |
19182 | DSNU-8-100-P-A | 8 mm | 100 mm |
193987 | DSNU-10- – | 10 mm | 1 … 100 mm |
19183 | DSNU-10-10-P-A | 10 mm | 10 mm |
19184 | DSNU-10-25-P-A | 10 mm | 25 mm |
19185 | DSNU-10-40-P-A | 10 mm | 40 mm |
19186 | DSNU-10-50-P-A | 10 mm | 50 mm |
19187 | DSNU-10-80-P-A | 10 mm | 80 mm |
19188 | DSNU-10-100-P-A | 10 mm | 100 mm |
193988 | DSNU-12- – | 12 mm | 1 … 200 mm |
19189 | DSNU-12-10-P-A | 12 mm | 10 mm |
19190 | DSNU-12-25-P-A | 12 mm | 25 mm |
19191 | DSNU-12-40-P-A | 12 mm | 40 mm |
19192 | DSNU-12-50-P-A | 12 mm | 50 mm |
19193 | DSNU-12-80-P-A | 12 mm | 80 mm |
19194 | DSNU-12-100-P-A | 12 mm | 100 mm |
19195 | DSNU-12-125-P-A | 12 mm | 125 mm |
19196 | DSNU-12-160-P-A | 12 mm | 160 mm |
19197 | DSNU-12-200-P-A | 12 mm | 200 mm |
193989 | DSNU-16- – | 16 mm | 1 … 200 mm |
19198 | DSNU-16-10-P-A | 16 mm | 10 mm |
19199 | DSNU-16-25-P-A | 16 mm | 25 mm |
559263 | DSNU-16-25-PPS-A | 16 mm | 25 mm |
33973 | DSNU-16-25-PPV-A | 16 mm | 25 mm |
19200 | DSNU-16-40-P-A | 16 mm | 40 mm |
559234 | DSNU-16-40-PPS | 16 mm | 40 mm |
559264 | DSNU-16-40-PPS-A | 16 mm | 40 mm |
19229 | DSNU-16-40-PPV-A | 16 mm | 40 mm |
19201 | DSNU-16-50-P-A | 16 mm | 50 mm |
559235 | DSNU-16-50-PPS | 16 mm | 50 mm |
559265 | DSNU-16-50-PPS-A | 16 mm | 50 mm |
19230 | DSNU-16-50-PPV-A | 16 mm | 50 mm |
19202 | DSNU-16-80-P-A | 16 mm | 80 mm |
559236 | DSNU-16-80-PPS | 16 mm | 80 mm |
559266 | DSNU-16-80-PPS-A | 16 mm | 80 mm |
19231 | DSNU-16-80-PPV-A | 16 mm | 80 mm |
19203 | DSNU-16-100-P-A | 16 mm | 100 mm |
559237 | DSNU-16-100-PPS | 16 mm | 100 mm |
559267 | DSNU-16-100-PPS-A | 16 mm | 100 mm |
19232 | DSNU-16-100-PPV-A | 16 mm | 100 mm |
19204 | DSNU-16-125-P-A | 16 mm | 125 mm |
559238 | DSNU-16-125-PPS | 16 mm | 125 mm |
559268 | DSNU-16-125-PPS-A | 16 mm | 125 mm |
19233 | DSNU-16-125-PPV-A | 16 mm | 125 mm |
19205 | DSNU-16-160-P-A | 16 mm | 160 mm |
559239 | DSNU-16-160-PPS | 16 mm | 160 mm |
559269 | DSNU-16-160-PPS-A | 16 mm | 160 mm |
19234 | DSNU-16-160-PPV-A | 16 mm | 160 mm |
19206 | DSNU-16-200-P-A | 16 mm | 200 mm |
559240 | DSNU-16-200-PPS | 16 mm | 200 mm |
559270 | DSNU-16-200-PPS-A | 16 mm | 200 mm |
19235 | DSNU-16-200-PPV-A | 16 mm | 200 mm |
193990 | DSNU-20- – | 20 mm | 1 … 320 mm |
19207 | DSNU-20-10-P-A | 20 mm | 10 mm |
19208 | DSNU-20-25-P-A | 20 mm | 25 mm |
559271 | DSNU-20-25-PPS-A | 20 mm | 25 mm |
33974 | DSNU-20-25-PPV-A | 20 mm | 25 mm |
19209 | DSNU-20-40-P-A | 20 mm | 40 mm |
559241 | DSNU-20-40-PPS | 20 mm | 40 mm |
559272 | DSNU-20-40-PPS-A | 20 mm | 40 mm |
19236 | DSNU-20-40-PPV-A | 20 mm | 40 mm |
19210 | DSNU-20-50-P-A | 20 mm | 50 mm |
559242 | DSNU-20-50-PPS | 20 mm | 50 mm |
559273 | DSNU-20-50-PPS-A | 20 mm | 50 mm |
19237 | DSNU-20-50-PPV-A | 20 mm | 50 mm |
19211 | DSNU-20-80-P-A | 20 mm | 80 mm |
559243 | DSNU-20-80-PPS | 20 mm | 80 mm |
559274 | DSNU-20-80-PPS-A | 20 mm | 80 mm |
19238 | DSNU-20-80-PPV-A | 20 mm | 80 mm |
19212 | DSNU-20-100-P-A | 20 mm | 100 mm |
559244 | DSNU-20-100-PPS | 20 mm | 100 mm |
559275 | DSNU-20-100-PPS-A | 20 mm | 100 mm |
19239 | DSNU-20-100-PPV-A | 20 mm | 100 mm |
19213 | DSNU-20-125-P-A | 20 mm | 125 mm |
559245 | DSNU-20-125-PPS | 20 mm | 125 mm |
559276 | DSNU-20-125-PPS-A | 20 mm | 125 mm |
19240 | DSNU-20-125-PPV-A | 20 mm | 125 mm |
19214 | DSNU-20-160-P-A | 20 mm | 160 mm |
559246 | DSNU-20-160-PPS | 20 mm | 160 mm |
559277 | DSNU-20-160-PPS-A | 20 mm | 160 mm |
19241 | DSNU-20-160-PPV-A | 20 mm | 160 mm |
19215 | DSNU-20-200-P-A | 20 mm | 200 mm |
559247 | DSNU-20-200-PPS | 20 mm | 200 mm |
559278 | DSNU-20-200-PPS-A | 20 mm | 200 mm |
19242 | DSNU-20-200-PPV-A | 20 mm | 200 mm |
19216 | DSNU-20-250-P-A | 20 mm | 250 mm |
559248 | DSNU-20-250-PPS | 20 mm | 250 mm |
559279 | DSNU-20-250-PPS-A | 20 mm | 250 mm |
19243 | DSNU-20-250-PPV-A | 20 mm | 250 mm |
19217 | DSNU-20-300-P-A | 20 mm | 300 mm |
559249 | DSNU-20-300-PPS | 20 mm | 300 mm |
559280 | DSNU-20-300-PPS-A | 20 mm | 300 mm |
19244 | DSNU-20-300-PPV-A | 20 mm | 300 mm |
34718 | DSNU-20-320-P-A | 20 mm | 320 mm |
559250 | DSNU-20-320-PPS | 20 mm | 320 mm |
559281 | DSNU-20-320-PPS-A | 20 mm | 320 mm |
34720 | DSNU-20-320-PPV-A | 20 mm | 320 mm |
193991 | DSNU-25- – | 25 mm | 1 … 500 mm |
19218 | DSNU-25-10-P-A | 25 mm | 10 mm |
19219 | DSNU-25-25-P-A | 25 mm | 25 mm |
559282 | DSNU-25-25-PPS-A | 25 mm | 25 mm |
33975 | DSNU-25-25-PPV-A | 25 mm | 25 mm |
19220 | DSNU-25-40-P-A | 25 mm | 40 mm |
559251 | DSNU-25-40-PPS | 25 mm | 40 mm |
559283 | DSNU-25-40-PPS-A | 25 mm | 40 mm |
19245 | DSNU-25-40-PPV-A | 25 mm | 40 mm |
19221 | DSNU-25-50-P-A | 25 mm | 50 mm |
559252 | DSNU-25-50-PPS | 25 mm | 50 mm |
559284 | DSNU-25-50-PPS-A | 25 mm | 50 mm |
19246 | DSNU-25-50-PPV-A | 25 mm | 50 mm |
19222 | DSNU-25-80-P-A | 25 mm | 80 mm |
559253 | DSNU-25-80-PPS | 25 mm | 80 mm |
559285 | DSNU-25-80-PPS-A | 25 mm | 80 mm |
19247 | DSNU-25-80-PPV-A | 25 mm | 80 mm |
19223 | DSNU-25-100-P-A | 25 mm | 100 mm |
559254 | DSNU-25-100-PPS | 25 mm | 100 mm |
559286 | DSNU-25-100-PPS-A | 25 mm | 100 mm |
19248 | DSNU-25-100-PPV-A | 25 mm | 100 mm |
19224 | DSNU-25-125-P-A | 25 mm | 125 mm |
559255 | DSNU-25-125-PPS | 25 mm | 125 mm |
559287 | DSNU-25-125-PPS-A | 25 mm | 125 mm |
19249 | DSNU-25-125-PPV-A | 25 mm | 125 mm |
19225 | DSNU-25-160-P-A | 25 mm | 160 mm |
559256 | DSNU-25-160-PPS | 25 mm | 160 mm |
559288 | DSNU-25-160-PPS-A | 25 mm | 160 mm |
19250 | DSNU-25-160-PPV-A | 25 mm | 160 mm |
19226 | DSNU-25-200-P-A | 25 mm | 200 mm |
559257 | DSNU-25-200-PPS | 25 mm | 200 mm |
559289 | DSNU-25-200-PPS-A | 25 mm | 200 mm |
19251 | DSNU-25-200-PPV-A | 25 mm | 200 mm |
19227 | DSNU-25-250-P-A | 25 mm | 250 mm |
559258 | DSNU-25-250-PPS | 25 mm | 250 mm |
559290 | DSNU-25-250-PPS-A | 25 mm | 250 mm |
19252 | DSNU-25-250-PPV-A | 25 mm | 250 mm |
19228 | DSNU-25-300-P-A | 25 mm | 300 mm |
559259 | DSNU-25-300-PPS | 25 mm | 300 mm |
559291 | DSNU-25-300-PPS-A | 25 mm | 300 mm |
19253 | DSNU-25-300-PPV-A | 25 mm | 300 mm |
34719 | DSNU-25-320-P-A | 25 mm | 320 mm |
559260 | DSNU-25-320-PPS | 25 mm | 320 mm |
559292 | DSNU-25-320-PPS-A | 25 mm | 320 mm |
34721 | DSNU-25-320-PPV-A | 25 mm | 320 mm |
35191 | DSNU-25-400-P-A | 25 mm | 400 mm |
559261 | DSNU-25-400-PPS | 25 mm | 400 mm |
559293 | DSNU-25-400-PPS-A | 25 mm | 400 mm |
35193 | DSNU-25-400-PPV-A | 25 mm | 400 mm |
35192 | DSNU-25-500-P-A | 25 mm | 500 mm |
559262 | DSNU-25-500-PPS | 25 mm | 500 mm |
559294 | DSNU-25-500-PPS-A | 25 mm | 500 mm |
35194 | DSNU-25-500-PPV-A | 25 mm | 500 mm |
14326 | DSNU-8-*-P-A | 8 mm | 10 … 100 mm |
14325 | DSNU-10-*-P-A | 10 mm | 10 … 100 mm |
14324 | DSNU-12-*-P-A | 12 mm | 10 … 200 mm |
161219 | DSNU-12-*-P-A-S10 | 12 mm | 10 … 200 mm |
14323 | DSNU-16-*-P-A | 16 mm | 10 … 200 mm |
161352 | DSNU-16-*-P-A-S10 | 16 mm | 10 … 200 mm |
14320 | DSNU-16-*-PPV-A | 16 mm | 10 … 200 mm |
161216 | DSNU-16-*-PPV-A-S10 | 16 mm | 10 … 200 mm |
14328 | DSNU-20-*-P-A | 20 mm | 10 … 320 mm |
161353 | DSNU-20-*-P-A-S10 | 20 mm | 10 … 320 mm |
14321 | DSNU-20-*-PPV-A | 20 mm | 10 … 320 mm |
161217 | DSNU-20-*-PPV-A-S10 | 20 mm | 10 … 320 mm |
14327 | DSNU-25-*-P-A | 25 mm | 10 … 500 mm |
161354 | DSNU-25-*-P-A-S10 | 25 mm | 10 … 500 mm |
14322 | DSNU-25-*-PPV-A | 25 mm | 10 … 500 mm |
161218 | DSNU-25-*-PPV-A-S10 | 25 mm | 10 … 500 mm |
