Convum PBG-40-N giác hút chân không là pad đơn dạng ống xếp hai nếp gấp của hãng Convum (Nhật Bản). Pad có đường kính φ40 mm, làm từ cao su nitrile (NBR) màu đen, độ cứng 55 (A/S). Theo catalog PB Series, dải nhiệt độ môi trường là -26 đến 120 °C, khối lượng khoảng 14 g.
Dòng pad này dành cho phôi có bề mặt nghiêng, hoặc vị trí không đủ chỗ để lắp khớp nối kiểu lò xo. Bài viết tóm tắt thông số, cách ghép khớp nối và các mã liên quan để bạn chọn đúng.
Convum PBG-40-N là giác hút gì?
PBG-40-N thuộc PB Series, nhóm giác hút 2 nếp gấp (2 bellows) có môi dày của Convum. Hãng giới thiệu dòng này cho phôi có mặt hút nghiêng và các vị trí không gắn được khớp lò xo. Catalog minh họa ứng dụng trên thùng carton và tấm kim loại.
Convum là hãng thiết bị chân không của Nhật, hoạt động từ năm 1951 và trước đây mang tên Myotoku. Ngoài giác hút, hãng còn sản xuất bộ tạo chân không, cảm biến áp suất và bộ kẹp robot.
Giải mã ký hiệu model PBG-40-N
| Phần mã | Ý nghĩa |
|---|---|
| PBG | Pad 2 nếp gấp, dạng pad đơn (không kèm khớp nối) |
| 40 | Đường kính pad φ40 mm |
| N | Cao su NBR (nitrile) |

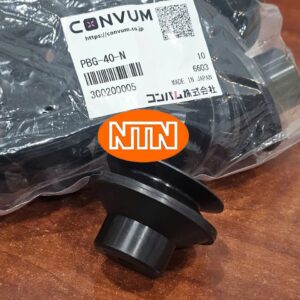

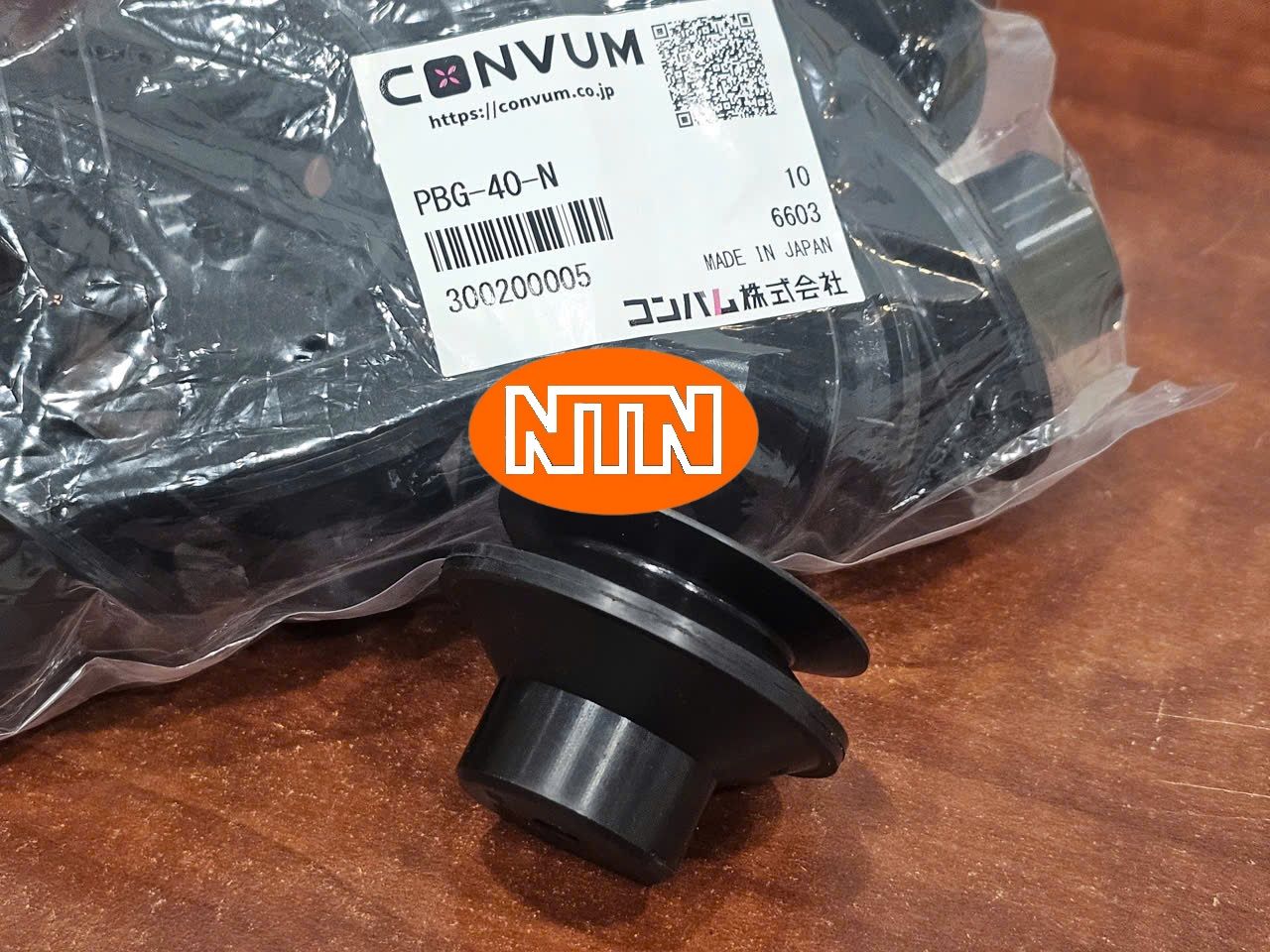

Mã hàng của hãng là 300200005, được in trên nhãn bao bì. Cùng cỡ φ40, Convum còn có silicone (S), urethane (U), fluorine (F), NBR dẫn điện (NE) và silicone dẫn điện (SE).
Bảng thông số kỹ thuật Convum PBG-40-N
| Thông số | Giá trị |
|---|---|
| Hãng | Convum |
| Dòng sản phẩm | PB Series, giác hút 2 nếp gấp (PBG) |
| Mã hàng của hãng | 300200005 |
| Đường kính pad | φ40 mm |
| Vật liệu | NBR (cao su nitrile) |
| Độ cứng (A/S) | 55 |
| Màu sắc | Đen |
| Nhiệt độ môi trường | -26 đến 120 °C |
| Khối lượng | 14,0 g |
| Vít định vị phù hợp | TN-PF-25-M6 (ren đực M6×1,0) |
| Xuất xứ | Nhật Bản (theo nhãn bao bì) |
Ưu điểm nổi bật
- Hai nếp gấp, môi dày: cấu trúc ống xếp giúp pad thích nghi tốt hơn với mặt hút nghiêng.
- Pad đơn, thay riêng được: khi cao su mòn chỉ cần thay pad, giữ nguyên khớp nối và đường ống.
- Nhẹ: khoảng 14 g, ít tăng tải cho cơ cấu di chuyển.
- Nhiều lựa chọn vật liệu: cùng cỡ φ40 có 6 loại cao su, từ NBR thông dụng đến loại dẫn điện.
Ứng dụng
Convum PBG-40-N giác hút chân không thường gắn trên đầu gắp pick-and-place hoặc robot để giữ:
- Thùng carton
- Tấm kim loại
- Phôi có mặt hút nghiêng, không phẳng tuyệt đối
Nếu phôi nhỏ hoặc nhẹ hơn, bạn có thể xét cỡ φ30 cùng dòng mà NTN giới thiệu trên NTNTech Store. Pad cao su là chi tiết hao mòn, nên cần kiểm tra định kỳ bề mặt môi hút.
Hướng dẫn lắp đặt và đấu nối
PBG-40-N là pad đơn, không có cổng hút. Cần ghép với khớp nối theo bảng kết hợp trong catalog PB Series:
- PBTK-40-N: cổng hút phía trên, đầu barb cho ống φ6×4 (khớp PFTK-25-K).
- PBYK-40-N: cổng hút bên hông, đầu barb cho ống φ6×4 (khớp PFYK-25-K).
- NAPBTS-40 / NAPBYS-40: khớp lò xo, hành trình 6, 15 hoặc 30 mm, cổng hút phía trên (T) hoặc bên hông (Y).
- Chọn khớp theo hướng cổng hút và hành trình cần dùng.
- Gắn pad vào khớp bằng vít định vị TN-PF-25-M6.
- Nối ống mềm vào đầu barb, hoặc đầu push-in nếu chọn khớp có đầu nối này.
- Cấp chân không và kiểm tra rò khí quanh vị trí ghép trước khi chạy máy.
Model cùng dòng và phụ kiện
Dòng PBG có 9 cỡ pad: φ10, φ15, φ20, φ30, φ40, φ50, φ75, φ110 và φ150. Với cỡ nhỏ hơn, NTN có trang giới thiệu Convum PBG-30-N (φ30, NBR).
Với khớp có lò xo, mã NAPBTS-30-30-N-T là ví dụ: pad φ30, hành trình 30 mm, đầu barb. Danh sách các mã khác trong PB Series có tại trang giới thiệu giác hút dòng PB trên ntntech.vn.
Giác hút chân không cùng loại từ hãng khác
Khi cần phương án khác, bạn có thể tham khảo giác hút dạng ống xếp của một số hãng. Đây chỉ là dòng cùng loại để tham khảo, không phải mã thay thế trực tiếp.
- SMC có ZP series với kiểu pad ống xếp (ký hiệu B), đường kính từ φ6 đến φ50 theo trang sản phẩm của SMC.
- Festo có VASB series, pad ống xếp tròn, cổng hút phía trên, theo datasheet của Festo.
Trước khi chuyển sang mã của hãng khác, hãy đối chiếu kích thước lắp đặt, cổng ren, vật liệu và kiểu đấu nối. Bạn có thể liên hệ NTN để được tư vấn mã phù hợp.
Câu hỏi thường gặp
PBG-40-N có kèm khớp nối không?
Không. Đây là pad đơn, cần ghép thêm khớp nối như PBTK-40-N, PBYK-40-N hoặc khớp lò xo NAPBTS-40.
PBG-40-N dùng được ở nhiệt độ bao nhiêu?
Theo catalog PB Series của Convum, pad NBR dùng trong dải nhiệt độ môi trường -26 đến 120 °C.
Liên hệ báo giá Convum PBG-40-N như thế nào?
Gọi Mr. Nam 0982 49 47 45 hoặc gửi mã và số lượng qua sales@ntntech.com.vn.
Mua Convum PBG-40-N giác hút chân không tại NTN
CÔNG TY TNHH KỸ THUẬT NTN nhận báo giá và tư vấn chọn khớp nối cho giác hút Convum. Bạn chỉ cần gửi mã PBG-40-N, số lượng và kiểu cổng hút mong muốn. Để so sánh với giác hút ống xếp của hãng khí nén khác, có thể xem mẫu ống xếp SMC ZP50BN tại Pneumatics.
Tóm lại, Convum PBG-40-N giác hút chân không φ40 NBR phù hợp khi cần giữ phôi mặt nghiêng mà không có chỗ cho khớp lò xo. Hãy chọn khớp nối đúng hướng cổng hút trước khi đặt hàng.
