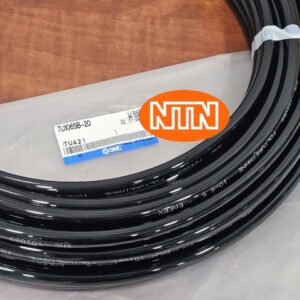

Trong hầu hết các hệ thống khí nén công nghiệp, ống dẫn khí Polyurethane luôn là vật tư tiêu hao thiết yếu để kết nối giữa xi lanh, đầu nối nhanh (fitting) và van điều hướng. SMC TU1065B-20 thuộc dòng TU Series (Polyurethane Tubing) của SMC, là ống mềm đường kính ngoài 10mm, màu đen (B – Black, đục), chiều dài cuộn 20 mét, được sản xuất từ nhựa Polyurethane cao cấp mang lại độ bền uốn dẻo và tuổi thọ vượt trội.
Ống có sẵn tới 21 màu sắc khác nhau giúp phân biệt trực quan các đường khí, đường tín hiệu trong tủ điều khiển hoặc hệ thống máy phức tạp nhiều đường ống.
Giải mã ký hiệu model TU1065B-20
- TU: Dòng ống Polyurethane hệ Metric (phân biệt với dòng TIUB hệ Inch)
- 1065: Đường kính ngoài 10mm, đường kính trong 6,5mm
- B: Màu đen (Black, đục)
- 20: Chiều dài cuộn ống 20 mét
Bảng thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | TU1065B-20 |
| Thương hiệu | SMC |
| Dòng sản phẩm | TU Series (Polyurethane Tubing) |
| Đường kính ngoài | 10 mm |
| Đường kính trong | 6,5 mm |
| Chiều dài | 20 m |
| Màu sắc | Đen (Black, đục) |
| Vật liệu | Polyurethane |
| Môi chất phù hợp | Khí nén (Air), nước |
| Áp suất làm việc tối đa | 0,8 MPa (20°C) / 0,65 MPa (40°C) / 0,5 MPa (60°C) |
| Nhiệt độ hoạt động | -20°C đến +60°C (khí); 0-40°C, không đóng băng (nước) |
| Bán kính uốn cong tối thiểu | 27 mm |
| Loại đầu nối phù hợp | One-touch fitting, insert fitting, miniature fitting |
Ưu điểm nổi bật
- Vật liệu Polyurethane bền dẻo, chịu uốn cong liên tục tốt hơn ống PU thông thường
- Đa dạng 21 màu sắc, dễ phân biệt và quản lý đường ống trong hệ thống phức tạp
- Tương thích với hầu hết đầu nối nhanh (One-touch fitting) tiêu chuẩn công nghiệp
- Chịu được cả khí nén và nước, linh hoạt cho nhiều ứng dụng
Ứng dụng thực tế
- Kết nối đường khí giữa van điện từ, xi lanh khí nén, bộ lọc điều áp trong tủ máy
- Đi dây khí nén trong hệ thống robot công nghiệp, cánh tay gắp, băng tải tự động
- Đường ống dẫn nước áp suất thấp trong thiết bị R&D, hệ thống làm mát nhỏ
Lưu ý kỹ thuật: Áp suất vận hành giảm dần theo nhiệt độ môi trường — ở 60°C chỉ còn 0,5MPa so với 0,8MPa ở 20°C, cần lưu ý khi lắp gần nguồn nhiệt như motor, biến tần. Không nên để áp suất xung (surge pressure) vượt quá áp suất làm việc tối đa vì có thể làm hỏng đầu nối và ống. Với môi chất khác ngoài khí và nước công nghiệp, cần tham khảo thêm khuyến nghị từ nhà sản xuất SMC.
