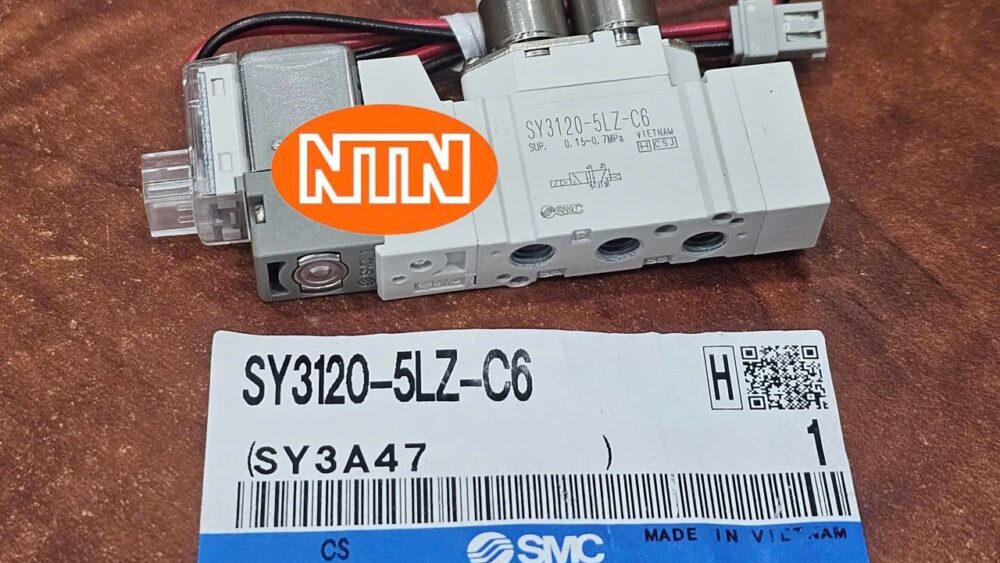

SMC SY3120-5LZ-C6 là van điện từ khí nén 5 cửa 2 vị trí (5/2) thuộc dòng SY3000 của SMC. Van có cấu hình 1 cuộn điện từ (Single Solenoid), điện áp 24 VDC, kiểu lắp trực tiếp trên thân (Body Ported) và sử dụng đầu nối điện dạng L Plug.
Model này sử dụng đầu nối nhanh Ø6 mm cho các cổng A và B, phù hợp để điều khiển xi lanh khí nén tác động kép trong các hệ thống tự động hóa. MISUMI xác nhận SY3120-5LZ-C6 thuộc dòng 5-Port Solenoid Valve SY3000 Series của SMC.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SMC |
| Model | SY3120-5LZ-C6 |
| Series | SY3000 |
| Loại sản phẩm | Van điện từ khí nén |
| Cấu hình | 5 cửa – 2 vị trí (5/2) |
| Kiểu tác động | Single Solenoid |
| Kiểu pilot | Pilot trong (Internal Pilot) |
| Điện áp coil | 24 VDC |
| Đầu nối điện | L Plug |
| Đèn báo / chống xung | Có |
| Kiểu lắp | Body Ported – lắp trực tiếp trên thân |
| Cổng A/B | Ø6 mm One-touch fitting |
| Ren cổng P/R | M5 × 0.8 |
| Môi chất | Khí nén |
| Áp suất làm việc | 0,15 – 0,7 MPa |
| Áp suất pilot ngoài | 0,25 – 0,7 MPa |
| Công suất tiêu thụ | Khoảng 0,4 W |
| Thời gian đáp ứng | ≤ 15 ms |
| Tần số hoạt động tối đa | 10 Hz |
| Nhiệt độ môi trường & môi chất | -10 đến +50°C |
| Vật liệu làm kín | Cao su |
| Thương hiệu | SMC – Nhật Bản |
Các thông số về điện áp 24 VDC, đầu nối L Plug, cổng Ø6 mm, áp suất và thời gian đáp ứng được đối chiếu từ thông tin kỹ thuật của model SY3120-5LZ-C6.
Đặc điểm nổi bật
- Van điện từ 5/2, phù hợp điều khiển xi lanh tác động kép.
- Sử dụng 24 VDC, điện áp phổ biến trong hệ thống tự động hóa.
- Thiết kế Single Solenoid, kết cấu gọn.
- Đầu nối điện L Plug.
- Tích hợp đèn báo và mạch chống xung điện.
- Cổng A/B sử dụng đầu nối nhanh Ø6 mm.
- Thiết kế Body Ported, đường ống và dây điện có thể bố trí thuận tiện.
- Công suất tiêu thụ thấp, khoảng 0,4 W.
- Thời gian đáp ứng nhanh, khoảng 15 ms.
- Có thể sử dụng trong các hệ thống manifold SY3000.
Nguyên lý hoạt động
SMC SY3120-5LZ-C6 điều khiển dòng khí nén bằng tín hiệu điện cấp vào cuộn coil 24 VDC.
Khi coil được kích hoạt, van chuyển trạng thái và đưa khí nén từ cổng cấp P đến một trong hai cổng làm việc A/B, đồng thời xả khí ở phía đối diện. Khi ngắt tín hiệu điện, van trở về trạng thái ban đầu nhờ cơ cấu hồi vị.
Cấu hình 5 cửa 2 vị trí cho phép van điều khiển chuyển động tiến/lùi của xi lanh khí nén tác động kép.
Ứng dụng
Van điện từ SMC SY3120-5LZ-C6 được sử dụng rộng rãi trong:
- Điều khiển xi lanh khí nén.
- Máy lắp ráp tự động.
- Máy đóng gói.
- Máy cấp phôi.
- Máy gắp sản phẩm.
- Cơ cấu đẩy – kéo.
- Máy dán nhãn.
- Dây chuyền sản xuất tự động.
- Hệ thống Pick & Place.
- Thiết bị chế tạo máy.
- Hệ thống điều khiển khí nén công nghiệp.
Dòng SY3000 được SMC thiết kế với nhiều tùy chọn manifold và có thể kết hợp van 3 cửa và 5 cửa trong cùng hệ thống
Ưu điểm
SMC SY3120-5LZ-C6 có thiết kế nhỏ gọn, thời gian đáp ứng nhanh và sử dụng đầu nối nhanh Ø6 mm, giúp giảm thời gian lắp đặt đường ống. Điện áp 24 VDC và công suất tiêu thụ thấp cũng giúp van dễ tích hợp vào hệ thống PLC và tủ điều khiển.
Đây là lựa chọn phù hợp cho các máy tự động hóa cần điều khiển xi lanh nhanh, ổn định và tiết kiệm không gian.
