SMC SY3140-5LOZE là van điện từ khí nén 5 cổng thuộc dòng SY3000 của SMC (Nhật Bản). Van có 2 vị trí, 1 cuộn coil, lắp trên đế (manifold hoặc sub-plate), coil 24 VDC, kèm đèn báo và mạch chống xung điện áp. Theo nhãn trên van, áp suất cấp là 0,15 đến 0,7 MPa. Bài viết này tóm tắt thông số, cách giải mã model, cách lắp và các mã liên quan để bạn chọn đúng.
SMC SY3140-5LOZE là van gì?
SY3140-5LOZE thuộc dòng SY3000, nhóm van điện từ 5 cổng nhỏ gọn của SMC, được giới thiệu với lưu lượng cao và điện năng tiêu thụ thấp. Dòng SY có kiểu lắp trực tiếp trên thân (body ported) hoặc lắp đế (base mounted), dùng riêng lẻ hoặc ghép manifold. Mã này là bản lắp đế, không kèm sub-plate.
SMC là hãng thiết bị khí nén lớn của Nhật Bản, sản xuất xi lanh, van, bộ lọc khí và thiết bị chân không.
Giải mã ký hiệu model SY3140-5LOZE
| Phần mã | Ý nghĩa |
|---|---|
| SY3 | Dòng SY3000, van điện từ 5 cổng |
| 1 | 2 vị trí, 1 cuộn coil (2 Position Single) |
| 40 | Lắp đế, loại non plug-in đơn (Base Mounted Non Plug-in Single); không có chữ R nên dùng pilot trong |
| 5 | Coil 24 VDC |
| LO | Đầu nối điện dạng L plug, không kèm connector và dây |
| Z | Có đèn báo và mạch chống xung điện áp (loại có cực) |
| E | Nút tay khẩn cấp (manual override) dạng xoay-khóa |
Về chữ E: theo cách đọc mã của SMC, chữ này nằm đúng vị trí manual override, ngay sau chữ Z. Ảnh sản phẩm có chữ LOCK trên nút xanh, phù hợp kiểu xoay-khóa (push-turn locking). Mình chưa tìm được bảng mã SY3000 ghi rõ chữ E, nên bạn nên đối chiếu catalog SMC trước khi báo giá.
Thông tin trên nhãn sản phẩm:
| Mục | Nội dung |
|---|---|
| Model | SY3140-5LOZE |
| Áp suất cấp (SUP.) | 0,15 đến 0,7 MPa |
| Ký hiệu khí nén | 5/2, 1 coil, lò xo hồi |
Bảng thông số kỹ thuật SMC SY3140-5LOZE
| Thông số | Giá trị |
|---|---|
| Hãng | SMC |
| Dòng sản phẩm | SY3000, van điện từ 5 cổng |
| Chức năng | 2 vị trí, 1 coil (2 Position Single) |
| Kiểu lắp | Lắp đế, không kèm sub-plate |
| Kiểu pilot | Pilot trong |
| Lưu chất | Khí nén |
| Áp suất cấp | 0,15 đến 0,7 MPa (theo nhãn) |
| Điện áp coil | 24 VDC |
| Đầu nối điện | L plug, không kèm connector |
| Đèn báo và chống xung | Có, loại có cực |
| Nhiệt độ môi trường và lưu chất | -10 đến 50 °C, không đóng băng |
| Cấp bảo vệ | IP67 (theo IEC60529) |
| Tiết diện hữu hiệu (lắp đế) | 5,4 mm² (Cv 0,3) |
| Thời gian đáp ứng | Dưới 15 ms ở 0,5 MPa (loại không đèn và chống xung) |
| Khối lượng | Khoảng 45 g |

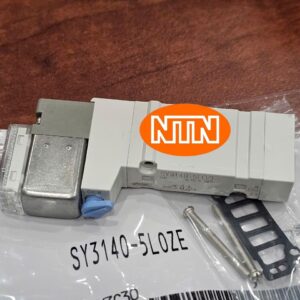

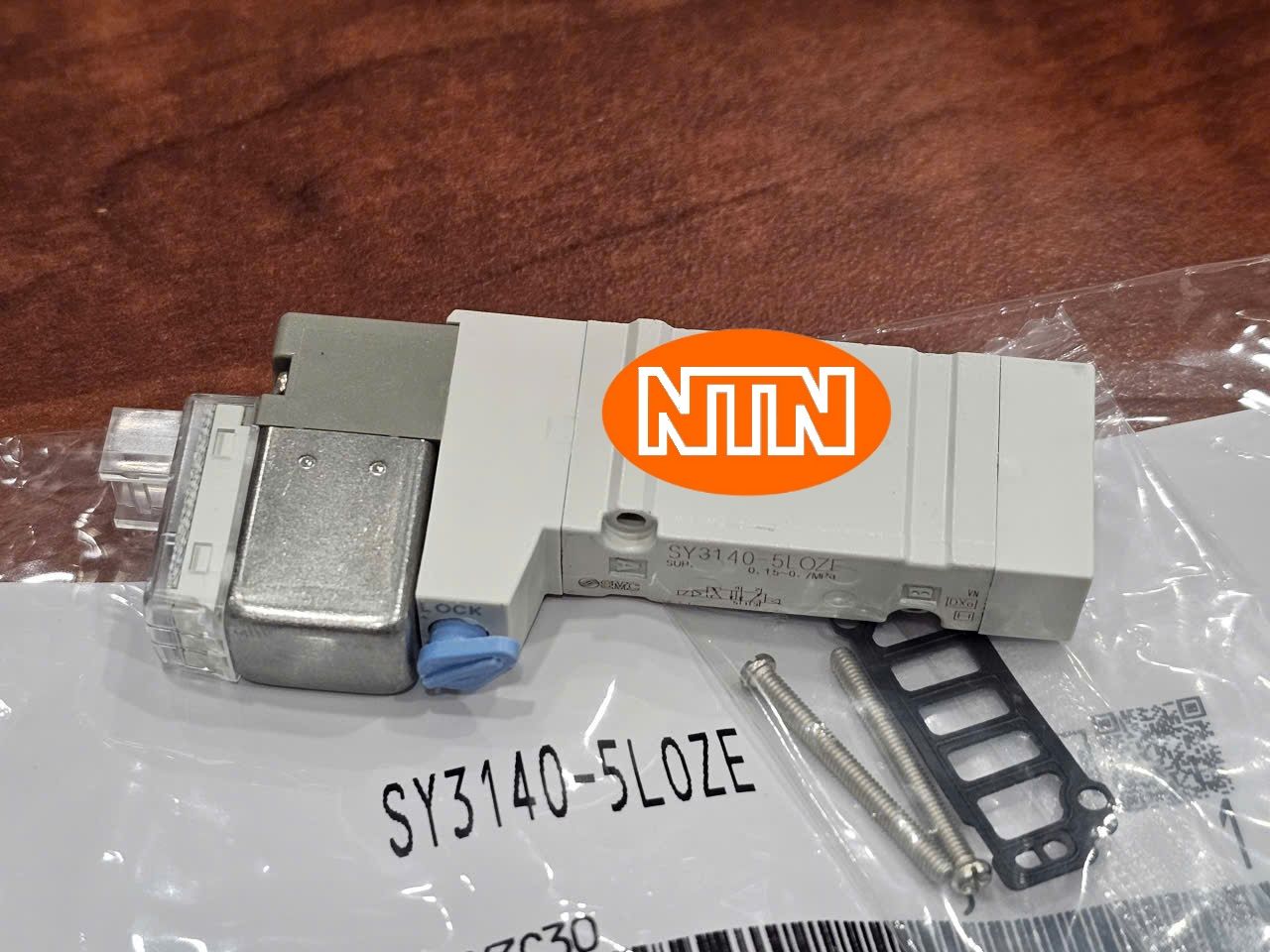

| Phụ kiện đi kèm | Gioăng và 2 vít bắt (theo ảnh) |
| Xuất xứ | Nhật Bản (theo nhà phân phối) |
Catalog chung của dòng SY ghi dải áp suất pilot trong là 0,1 đến 0,7 MPa, trong khi nhãn van ghi 0,15 đến 0,7 MPa. Khi chọn áp suất làm việc, hãy theo nhãn trên sản phẩm. Thời gian đáp ứng ở trên là số chung của dòng SY, bản có đèn và chống xung có thể chậm hơn một chút.
Ưu điểm nổi bật
- Nhỏ gọn, lưu lượng tốt: thân van nặng khoảng 45 g nhưng tiết diện hữu hiệu bản lắp đế đạt 5,4 mm².
- Lắp manifold linh hoạt: có thể gắn lên các đế manifold SS5Y3 của SY3000 để điều khiển nhiều xi lanh trên một cụm.
- Bảo vệ IP67: chịu bụi và nước tốt hơn nhiều van điện từ thông thường.
- Đèn báo và chống xung: thấy ngay trạng thái cấp điện, đồng thời bảo vệ ngõ ra PLC khi ngắt coil.
- Nút tay khẩn cấp dạng khóa: giữ van ở trạng thái đóng/mở khi chạy thử hoặc bảo trì mà không cần cấp điện.
Ứng dụng
SMC SY3140-5LOZE thường dùng để điều khiển xi lanh, tay kẹp và cơ cấu chấp hành khí nén trong:
- Máy lắp ráp, đóng gói, máy kiểm tra tự động
- Cụm manifold nhiều van trong tủ khí nén
- Thay thế van SY3000 đang chạy khi cần đúng cấu hình lắp đế, 24 VDC
Hướng dẫn lắp đặt và đấu nối
- Ngắt khí và điện, xả hết áp trong đường ống.
- Chuẩn bị đế lắp là manifold SS5Y3 hoặc sub-plate phù hợp với SY3000. Van này không kèm sub-plate.
- Đặt gioăng đúng rãnh, đặt van lên đế và siết 2 vít kèm theo.
- Chuẩn bị đầu nối L plug có dây (mua riêng, van không kèm), cắm vào van và đấu nguồn 24 VDC.
- Đấu đúng cực. Mã Z là loại có cực, còn loại U của SMC là không phân cực.
- Cấp khí trong dải 0,15 đến 0,7 MPa, kiểm tra rò khí quanh gioăng.
- Thử bằng nút tay khẩn cấp trước khi cấp điện chạy máy.
Model cùng dòng và phụ kiện
- SY3140-5LOZ-Q: cùng cấu hình, manual override dạng ấn không khóa, có dấu CE.
- SY3140-5LOZD-Q: cùng nhóm LOZ, khác kiểu nút tay (chữ D) và có dấu CE.
- SY3140-5LOUE-Q: coil 24 VDC, dùng loại đèn báo không phân cực (chữ U) và có dấu CE.
- SY3140R-5LOZ: pilot ngoài (chữ R), dùng khi cần cấp pilot riêng.
- SY5140, SY7140: cùng kiểu lắp đế, cỡ van lớn hơn của dòng SY.
Van cùng loại từ hãng khác
Khi cần phương án khác, bạn có thể tham khảo Festo VUVG-L10 (van 5/2 một coil, cỡ 10 mm, 24 VDC). Theo các trang nhà phân phối, bản M5 có lưu lượng danh định khoảng 190 l/phút, bản M7 khoảng 220 l/phút. Đây chỉ là dòng cùng loại để tham khảo, không phải mã thay thế trực tiếp. Trước khi đổi hãng, hãy đối chiếu kích thước lắp, vị trí cổng, kiểu đấu điện và dải áp suất làm việc.
Câu hỏi thường gặp
SY3140-5LOZE có kèm đầu nối và dây điện không?
Không. Ký hiệu LO nghĩa là L plug không kèm connector. Trong túi chỉ có gioăng và 2 vít bắt, bạn cần mua riêng đầu nối có dây.
Van này dùng điện áp nào?
24 VDC. Mã Z có đèn báo và chống xung, thuộc loại có cực nên cần đấu đúng chiều.
Mua SMC SY3140-5LOZE tại NTN
CÔNG TY TNHH KỸ THUẬT NTN nhận báo giá và tư vấn chọn van, manifold và đầu nối cho van điện từ SMC. Bạn chỉ cần gửi mã SY3140-5LOZE, số lượng và cho biết đã có đế manifold hay sub-plate chưa. Nếu cần so sánh với van điện từ dòng nhỏ hơn, NTN có thể tư vấn thêm các mã SYJ cùng hãng.
Tóm lại, SMC SY3140-5LOZE là van 5/2 một coil, 24 VDC, lắp đế, có đèn báo, chống xung và nút tay khóa, phù hợp điều khiển xi lanh trong tủ khí nén. Hãy chuẩn bị đế manifold và đầu nối L plug có dây trước khi đặt hàng.
