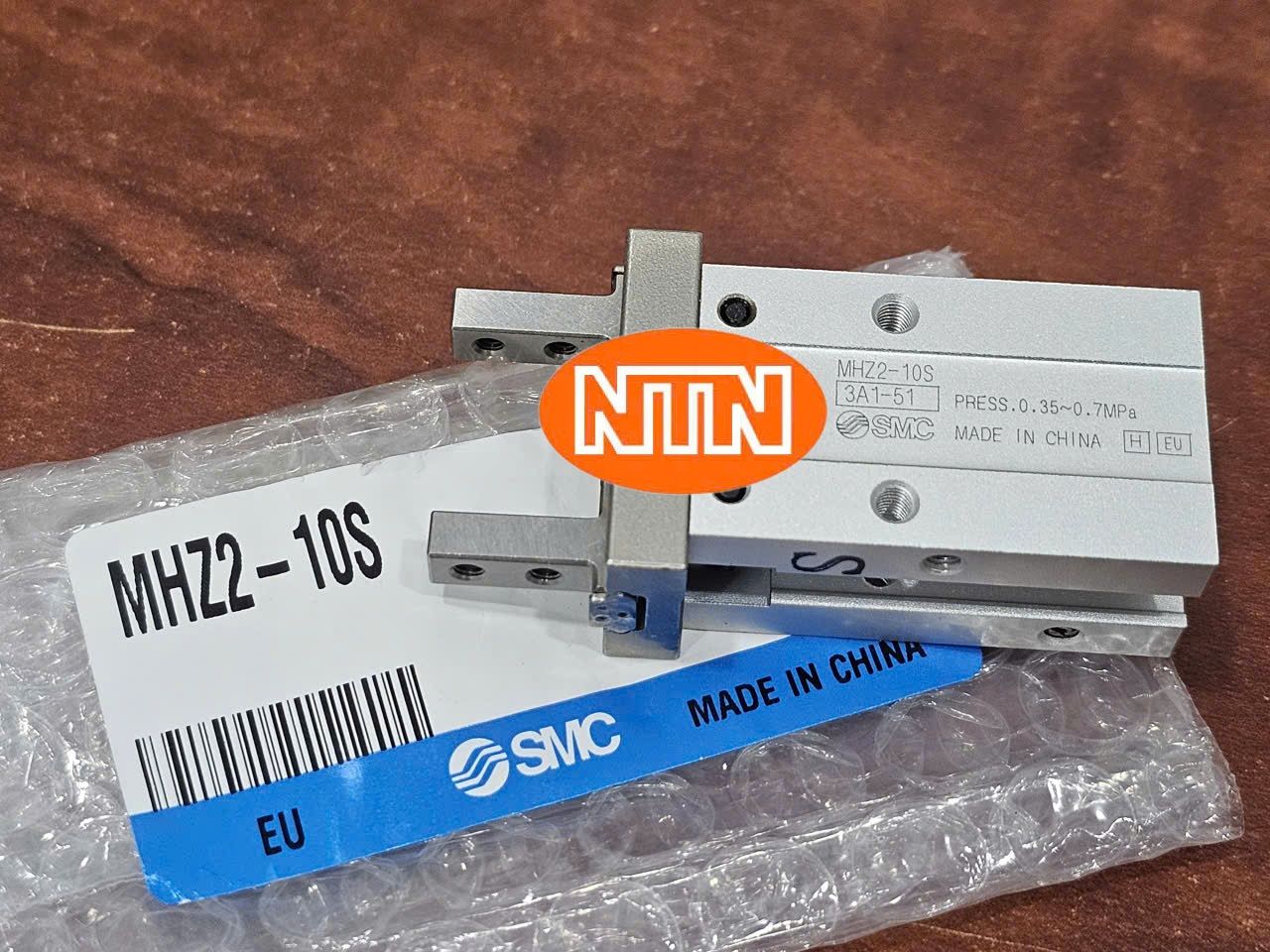

Trong các ứng dụng lắp ráp linh kiện điện tử, gắp và định vị chi tiết cỡ nhỏ, độ chính xác và độ cứng vững của cơ cấu gắp là yếu tố quyết định chất lượng thao tác. SMC MHZ2-10S thuộc dòng MHZ2 Series — dòng tay kẹp khí nén song song (Parallel Type Air Gripper) tiêu chuẩn của SMC, đường kính xi lanh Ø10mm, kiểu tác động đơn thường mở (Single Acting – Normally Open). Thiết bị tích hợp thanh dẫn hướng tuyến tính (Linear guide) liền khối, mang lại độ cứng vững và độ chính xác cao ngay cả trong môi trường vận hành khắc nghiệt.
Giải mã ký hiệu model MHZ2-10S
- MHZ2: Dòng tay kẹp khí nén song song tiêu chuẩn (Standard Type Parallel Gripper)
- 10: Đường kính xi lanh (Cylinder inside diameter) Ø10mm
- S: Kiểu tác động đơn thường mở (Single Acting, Normally Open)
Bảng thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | MHZ2-10S |
| Thương hiệu | SMC |
| Dòng sản phẩm | MHZ2 Series |
| Đường kính xi lanh | Ø10 mm |
| Môi chất | Khí nén (Air) |
| Áp suất hoạt động (Single acting, N.O.) | 0,35 ~ 0,7 MPa |
| Nhiệt độ môi trường & môi chất | 10°C ~ 60°C |
| Độ lặp lại (Repeatability) | ±0,01 mm |
| Tần số hoạt động tối đa | 180 lần/phút |
| Bôi trơn | Không cần bôi trơn (Lubrication not required) |
| Kiểu dẫn hướng | Thanh dẫn hướng tuyến tính (Linear guide) tích hợp |
| Khả năng gá lắp | 5 kiểu gá lắp từ 3 hướng khác nhau |
Ưu điểm nổi bật
- Thanh dẫn hướng tuyến tính (Linear guide) tích hợp liền khối, được định vị bằng 2 chốt định vị (dowel pin) chống trượt lệch dẫn hướng
- Độ lặp lại cực cao ±0,01mm, phù hợp gắp chi tiết cần độ chính xác vị trí cao
- Linh hoạt gá lắp 5 kiểu từ 3 hướng (trục dọc, ngang, đứng), dùng lỗ ren hoặc lỗ xuyên
- Không cần bảo trì bôi trơn định kỳ, giảm chi phí vận hành
Ứng dụng thực tế
- Gắp linh kiện điện tử nhỏ trong dây chuyền lắp ráp SMT, bo mạch PCB
- Cụm tay kẹp robot công nghiệp cỡ nhỏ, cánh tay Pick & Place
- Đồ gá kẹp phôi chính xác trong máy kiểm tra, máy đo tự động
Lưu ý kỹ thuật: Đây là dòng có sẵn giá đỡ gá lắp cảm biến từ hành trình (auto switch mounting bracket) đi kèm theo tiêu chuẩn — riêng bore Ø10 được tặng kèm sẵn bracket này khi đặt hàng. Nếu cần môi trường nhiều bụi, nên chọn thêm dòng MHZJ2 có nắp chống bụi (dust cover) thay vì MHZ2 tiêu chuẩn.
