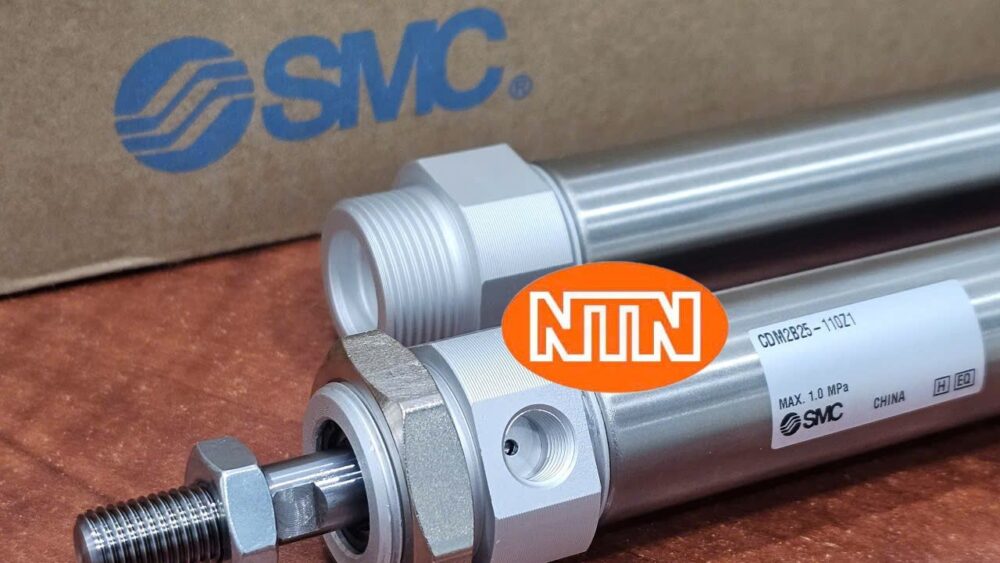

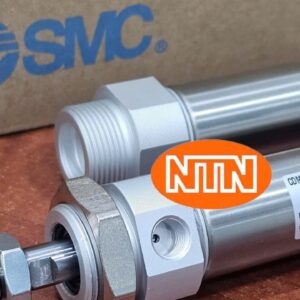

SMC CDM2B25-110Z1 là xi lanh khí nén tiêu chuẩn thuộc CM2-Z1 Series của SMC – Nhật Bản. Sản phẩm có thiết kế tác động kép, 1 ty, đường kính piston 25 mm và hành trình 110 mm, phù hợp cho các cơ cấu chuyển động tuyến tính trong máy móc và hệ thống tự động hóa.
Xi lanh được tích hợp nam châm piston, cho phép lắp thêm cảm biến từ để phát hiện vị trí piston. Thiết kế thân tròn nhỏ gọn, nhiều tùy chọn phụ kiện lắp đặt giúp CDM2B25-110Z1 dễ dàng tích hợp vào các thiết bị công nghiệp.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SMC |
| Model | CDM2B25-110Z1 |
| Series | CM2-Z1 |
| Loại sản phẩm | Xi lanh khí nén tiêu chuẩn |
| Kiểu hoạt động | Tác động kép |
| Kiểu ty | 1 ty |
| Đường kính piston | Ø25 mm |
| Hành trình | 110 mm |
| Kiểu lắp | Basic Type – 2 đầu có boss |
| Nam châm piston | Có |
| Giảm chấn | Đệm cao su (Rubber Cushion) |
| Cổng khí | Rc1/8 |
| Ren đầu ty | Ren ngoài |
| Môi chất | Khí nén |
| Áp suất làm việc | 0.05 – 1.0 MPa |
| Áp suất chịu thử | 1.5 MPa |
| Tốc độ piston | 50 – 750 mm/s |
| Nhiệt độ làm việc | -10 đến +60°C |
| Bôi trơn | Không yêu cầu |
| Cảm biến | Có thể lắp Auto Switch |
| Thương hiệu | SMC – Nhật Bản |
Các thông số về dòng CM2-Z1, bore Ø25, cổng Rc1/8, đệm cao su và cấu hình nam châm được đối chiếu từ tài liệu SMC.
Đặc điểm nổi bật
- Đường kính piston Ø25 mm, phù hợp với nhiều cơ cấu máy công nghiệp.
- Hành trình 110 mm, đáp ứng các ứng dụng cần chuyển động tuyến tính tương đối dài.
- Cấu tạo tác động kép, cho phép điều khiển cả chiều tiến và chiều lùi bằng khí nén.
- Tích hợp nam châm piston, thuận tiện lắp cảm biến xác định vị trí.
- Sử dụng đệm cao su giúp giảm va đập khi piston kết thúc hành trình.
- Cổng khí Rc1/8 phổ biến trong hệ thống khí nén.
- Không yêu cầu bôi trơn trong điều kiện vận hành tiêu chuẩn.
- Có nhiều lựa chọn bracket và phụ kiện lắp đặt.
Nguyên lý hoạt động
SMC CDM2B25-110Z1 hoạt động theo nguyên lý tác động kép. Khí nén được cấp luân phiên vào hai phía của piston để tạo chuyển động tiến và lùi của ty.
Khi cấp khí vào một phía piston, ty sẽ di chuyển theo một chiều; khi chuyển khí sang phía còn lại, ty di chuyển theo chiều ngược lại. Nam châm tích hợp trên piston có thể kết hợp với Auto Switch để gửi tín hiệu về bộ điều khiển khi piston đạt vị trí mong muốn.
Ứng dụng
Xi lanh SMC CDM2B25-110Z1 được sử dụng trong:
- Máy tự động hóa công nghiệp.
- Máy lắp ráp.
- Máy đóng gói.
- Cơ cấu đẩy và kéo sản phẩm.
- Máy cấp phôi.
- Hệ thống Pick & Place.
- Thiết bị nâng hạ và định vị.
- Máy CNC và máy gia công.
- Dây chuyền sản xuất tự động.
- Các hệ thống điều khiển khí nén.
Ưu điểm
- Thiết kế nhỏ gọn, dễ lắp đặt.
- Hoạt động ổn định và độ bền cao.
- Tác động kép, điều khiển linh hoạt.
- Tích hợp nam châm piston.
- Có thể lắp cảm biến vị trí.
- Nhiều lựa chọn phụ kiện lắp đặt.
- Không cần bôi trơn thường xuyên.
- Thương hiệu SMC Nhật Bản, phù hợp cho máy móc công nghiệp.
