Mô tả sản phẩm

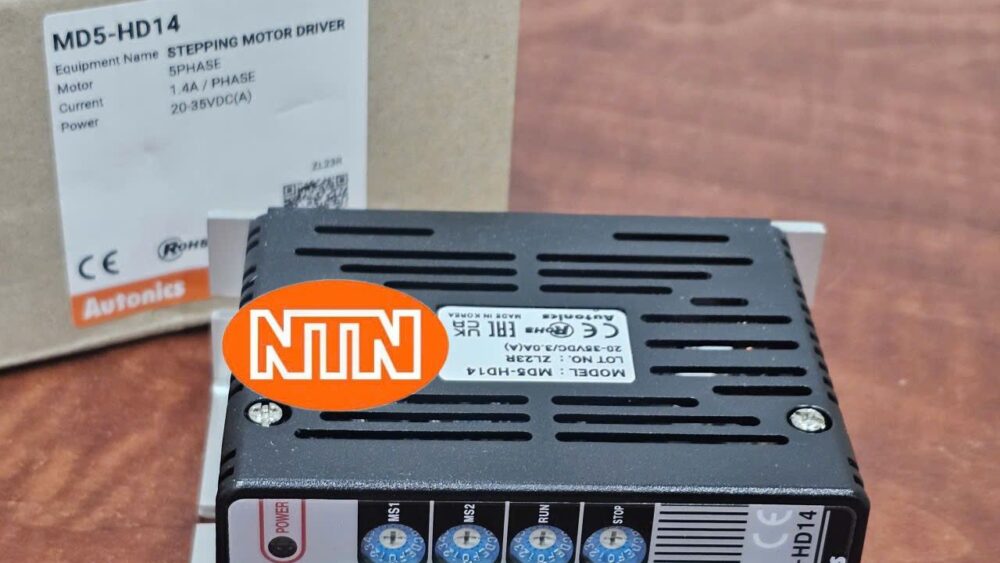

Bộ điều khiển động cơ bước AUTONICS MD5-HD14 Stepping Motor Driver
- Phương thức hoạt động: Điều khiển 5 dòng lưỡng cực
- Động cơ áp dụng: Động cơ bước 5 pha
- Độ phân giải: ĐỦ BƯỚC (1-division), NỬA BƯỚC (2-division), VI BƯỚC (4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250-division)
- Nguồn cấp: 20-35VDC
- Dòng Run tối đa: 1.4A/Pha
| Thông số | Chi tiết |
|---|---|
| Phương thức hoạt động | Điều khiển 5 dòng lưỡng cực |
| Động cơ áp dụng | Động cơ bước 5 pha |
| Độ phân giải | ĐỦ BƯỚC(1-division), NỬA BƯỚC(2-division), VI BƯỚC(4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250-division) |
| Nguồn cấp | 20-35VDC |
| Dòng Run tối đa | 1.4A/Pha |
| Dòng tiêu thụ tối đa | 3A |
| Ngõ ra | Kích hoạt điểm 0 |
| Số trục | 1 trục |
| Độ rộng xung ngõ vào | Min. 1μs (CW, CCW), Min. 1ms (HOLD OFF) |
| Công suất xung ngõ vào | 50% (CW, CCW) |
| Thời gian tăng/giảm xung | Dưới 130ns (CW, CCW) |
| Điện áp ngõ vào xung | [H]: 4-8VDC, [L]: 0-0.5VDC |
| Dòng ngõ vào xung | 7.5-14mA (CW, CCW), 10-16mA (HOLD OFF, DIVISION SELECTION, ZERO OUT) |
| Tần số xung ngõ vào tối đa | Max. 500kHz (CW, CCW) |
| Nhiệt độ môi trường | 0 đến 40℃, bảo quản: -10 đến 60℃ |
| Độ ẩm môi trường | 35 đến 85%RH, bảo quản: 35 đến 85%RH |
