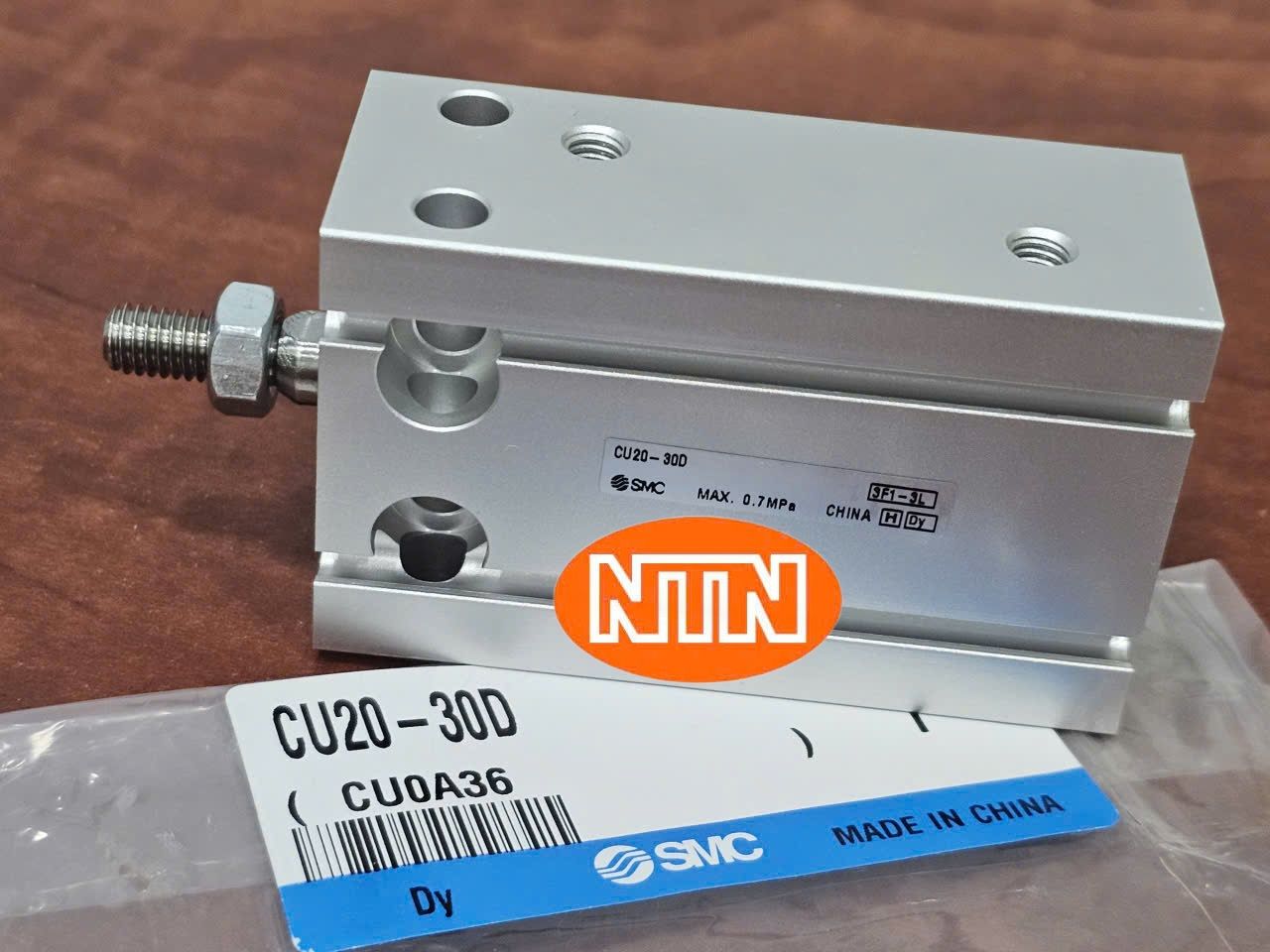

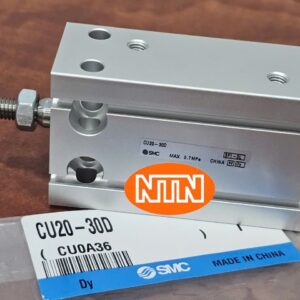

Trong việc tối ưu hóa mật độ linh kiện trên các đồ gá Jig, cụm tay kẹp robot, hoặc các khoang máy tự động hóa có không gian giới hạn, các dòng xi lanh tròn hay vuông thông thường thường bộc lộ nhược điểm về diện tích gá cố định. Đến từ thương hiệu SMC (Nhật Bản), mã sản phẩm SMC CU20-30D thuộc dòng CU Series (Free Mount Cylinder) là giải pháp cơ khí đột phá với kết cấu thân hình chữ nhật phẳng, cho phép gá lắp trực tiếp từ nhiều mặt hướng khác nhau mà không cần bộ đế gá phụ trợ cồng kềnh.
Sản phẩm nổi bật với khối thân vỏ bằng hợp kim nhôm đúc nguyên khối gia công mài nhẵn bề mặt sáng bóng, chịu lực nén cơ học tốt, trọng lượng siêu nhẹ. Đầu cần piston bằng thép cacbon mạ chrome cứng, thiết kế dạng ren trong (Female thread) đi kèm phần vát phẳng trên trục để đút cờ-lê căn chỉnh đồ gá thuận tiện.
Giải mã ký hiệu model CU20-30D
- Cấu trúc Free Mount: lỗ ren gá xuyên suốt dọc theo hai mặt hông và mặt đáy chữ nhật phẳng, cho phép bắt bulông cố định phẳng lỳ lên thành vách máy mà không tốn không gian nhô ra như đế Foot hay Flange thông thường
- 20: Đường kính lòng xi lanh (Bore size) đạt 20mm, cung cấp lực đẩy tịnh tiến dứt khoát cho tác vụ gá kẹp, phân làn hoặc nâng hạ cơ cấu tải nhẹ và trung bình
- 30: Hành trình hoạt động (Stroke) đạt 30mm, lý tưởng cho chuyển động kẹp chặn phôi, đẩy chốt định vị hoặc dập nhãn mác dải ngắn
- D (Double acting): Xi lanh tác động kép hai chiều, dùng áp suất khí nén độc lập điều khiển cả chu trình đẩy ra và rút về, làm chủ tốc độ cơ học qua van tiết lưu
- Đệm giảm chấn cao su đàn hồi: trang bị ở hai đầu hành trình, triệt tiêu tiếng ồn và hấp thụ xung lực khi piston lao về đích
Bảng thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | CU20-30D |
| Thương hiệu | SMC |
| Loại thiết bị | Xi lanh khí nén hình chữ nhật (Free Mount Cylinder) |
| Xuất xứ | Made in Japan hoặc nhà máy SMC chính hãng toàn cầu |
| Đường kính Piston | 20 mm |
| Hành trình tịnh tiến | 30 mm |
| Kiểu tác động | Tác động kép hai chiều (Double Acting) |
| Kiểu đầu cần Piston | Ren trong (Female thread) |
| Phương pháp giảm chấn | Đệm cao su hai đầu (Rubber bumper) |
| Cổng ren cấp khí | M5 x 0,8 |
Ứng dụng thực tế phổ biến
- Đồ gá kẹp phôi tự động (Jig): khay kẹp mạch in điện tử (PCB), gá kẹp chi tiết nhựa trong máy hàn siêu âm nhờ thân chữ nhật mỏng dễ xếp san sát
- Cơ cấu chốt chặn băng tải: trồi lên/hạ xuống để chặn dừng hoặc cho phép khay chứa sản phẩm (Pallet) đi qua trên băng chuyền phân loại
- Cụm tay kẹp Robot (Gripper): tích hợp vào cụm tay kẹp hút hoặc gắp phôi từ máy ép nhựa nhờ cấu trúc gọn nhẹ, không tăng tải trọng động cho robot
