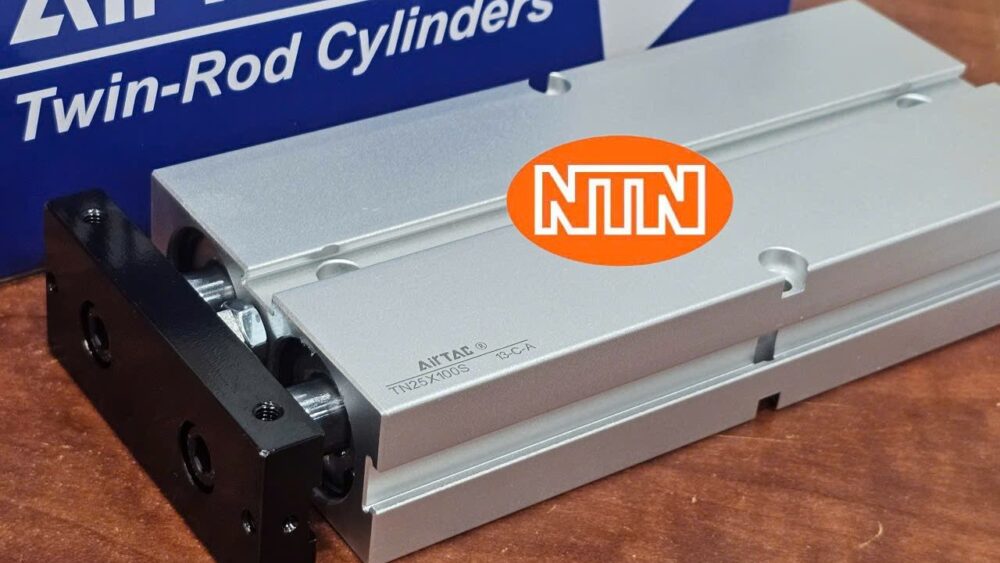

Airtac TN25-100S là dòng xi lanh đặc biệt được thiết kế với hai cần piston (twin rod) song song nối với một tấm gá (plate) ở đầu cần. Cấu trúc này không chỉ mang lại lực đẩy gấp đôi so với xi lanh đơn cùng kích thước mà quan trọng hơn là khả năng chống xoay tuyệt vời.
Với hành trình 100mm, dòng TN25 thường được ứng dụng trong các cơ cấu nâng hạ, đẩy phôi hoặc làm cánh tay robot đơn giản trong các dây chuyền lắp ráp. Thân xi lanh được đúc từ hợp kim nhôm dày dặn, có rãnh tích hợp để lắp đặt cảm biến một cách gọn gàng.

Đặc điểm nổi bật

Khả năng chống xoay ưu việt: Nhờ thiết kế hai trục, tấm gá đầu cần luôn giữ được vị trí cố định, không bị xoay quanh trục như các dòng xi lanh tròn thông thường, giúp gá đặt đồ gá chính xác hơn.
Lực đẩy mạnh mẽ: Việc sử dụng hai piston song song cho phép xi lanh tạo ra lực đẩy và lực kéo lớn trong một thiết kế thân mỏng, dẹt, giúp tiết kiệm không gian theo chiều ngang.
Độ chính xác cao: Thanh dẫn hướng và piston được gia công tinh xảo, kết hợp với các bạc lót chất lượng giúp xi lanh vận hành mượt mà, giảm thiểu độ rơ lắc khi đẩy tải trọng nặng ở hành trình dài (100mm).
Dễ dàng lắp đặt: Thân xi lanh có nhiều lỗ ren ở các mặt khác nhau, cho phép bạn lắp đứng, nằm hoặc treo tùy theo không gian máy mà không cần thêm nhiều bộ gá phụ trợ.
Tích hợp cảm biến linh hoạt: Ký hiệu “S” đảm bảo bạn có thể lắp các cảm biến dòng CS1-G hoặc DS1-G của Airtac vào rãnh trên thân để kiểm soát vị trí hành trình một cách tự động thông qua PLC.

Specification

Thông số	Giá trị
Loại linh kiện	Xi lanh khí nén hai trục (Twin-rod Cylinder)
Mã sản phẩm	TN25-100S
Thương hiệu	AIRTAC (Đài Loan)
Đường kính piston	25 mm
Hành trình (Stroke)	100 mm
Kiểu tác động	Tác động kép (Double Acting)
Tích hợp từ tính	S – Có sẵn vòng từ (Dùng cho cảm biến vị trí)
Môi chất	Khí nén (Lọc qua 40 μm)
Áp suất vận hành	0.1 đến 1.0 MPa (1 – 10 bar)
Nhiệt độ hoạt động	-20°C đến 70°C
Kích thước cổng	1/8″ (Ren 10mm)
