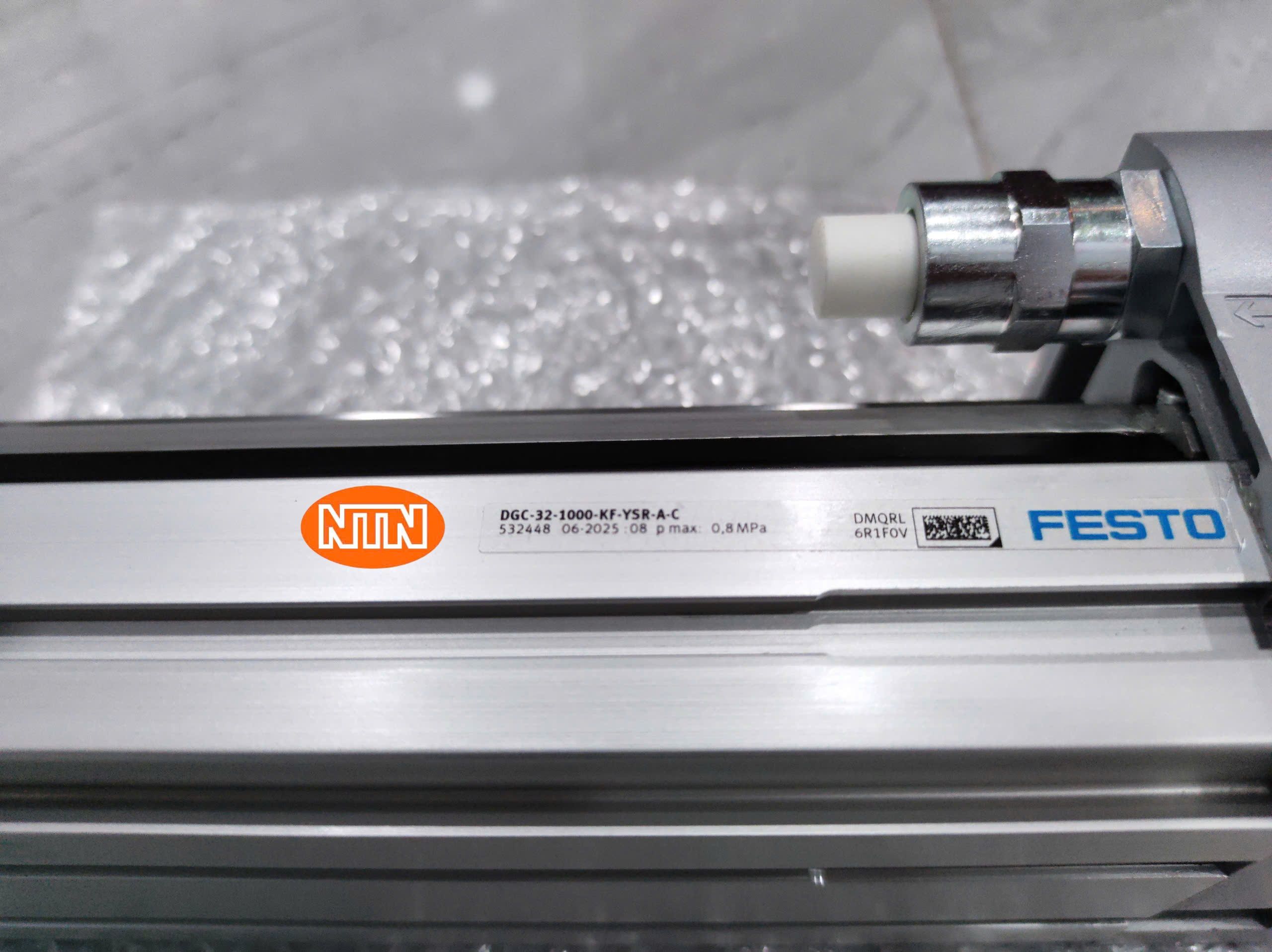

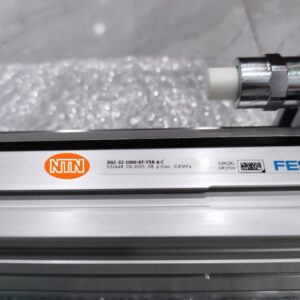

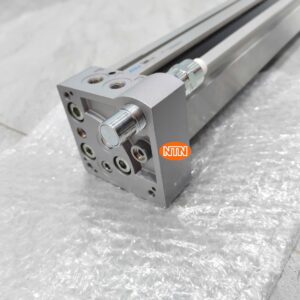

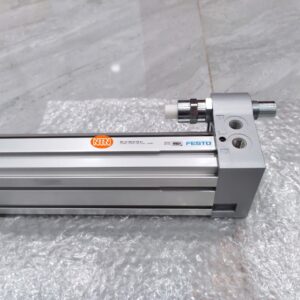

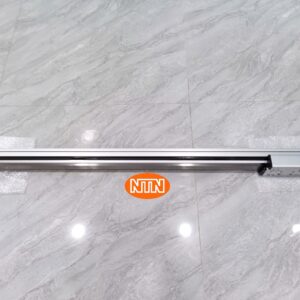

Festo DGC‑32‑1000‑KF‑YSR‑A‑C – 532448
Tổng quan
Xi lanh trượt không trục (rodless / linear drive) dòng DGC, dùng để tạo chuyển động tuyến tính.
Đường kính piston 32 mm, hành trình dài 1000 mm, tiết kiệm không gian lắp đặt so với xi lanh truyền thống.
Thiết kế “rodless” giúp di chuyển tải dài mà không cần thanh piston chìa ra ngoài.
Đặc điểm
Hệ dẫn hướng KF với vòng bi lăn giúp xi lanh chịu tải ngang tốt và vận hành ổn định.
Double-acting: piston có thể tiến hoặc lui bằng khí nén.
Giảm chấn hai đầu bằng đệm khí có thể điều chỉnh, giảm va đập và tăng tuổi thọ.
Hỗ trợ gắn cảm biến vị trí (proximity sensor) để kiểm soát chính xác hành trình piston.
Lắp đặt linh hoạt: trực tiếp, rail/profile hoặc phụ kiện chân đế.
Specification
Thông số kỹ thuật
| Thuộc tính | Giá trị / Chi tiết |
|---|---|
| Kiểu / chức năng | Rodless linear drive, double-acting |
| Đường kính piston | 32 mm |
| Hành trình | 1000 mm |
| Hướng dẫn piston | KF — vòng bi lăn tái tuần hoàn |
| Giảm chấn | Có, điều chỉnh được |
| Áp suất làm việc | 2.5 … 8 bar |
| Môi chất làm việc | Khí nén sạch |
| Vị trí lắp | Tùy chọn, linh hoạt |
| Cảm biến vị trí | Hỗ trợ gắn sensor tiệm cận |
| Tốc độ tối đa | ~3 m/s |
| Độ chính xác lặp lại | ±0.02 mm |
| Vật liệu thân | Hợp kim nhôm |
| Seal / gioăng | NBR / PU |
| Bôi trơn | Khuyến nghị nếu vận hành liên tục hoặc tải cao |
| Nhiệt độ môi trường | –10 °C … +60 °C |
