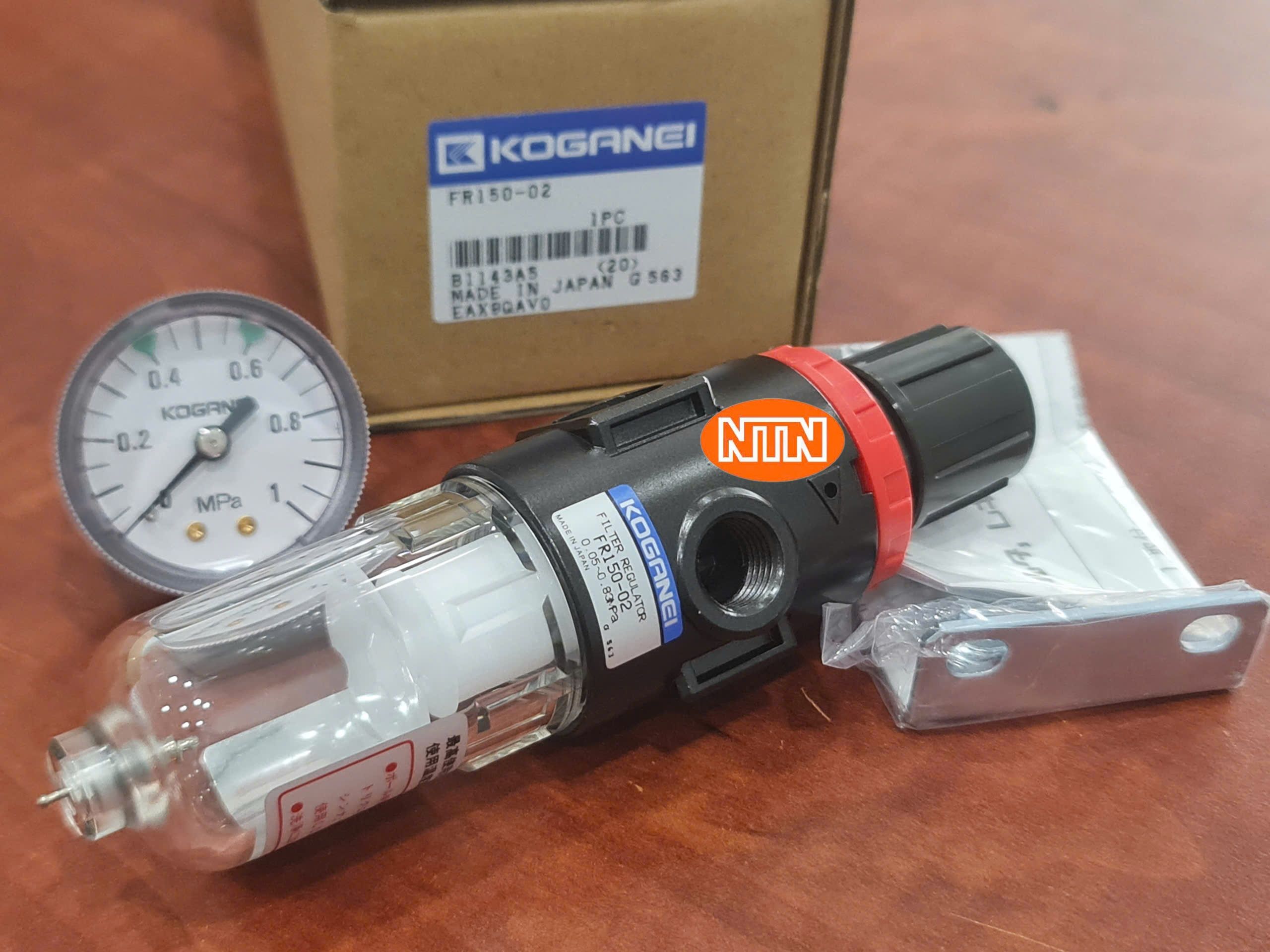

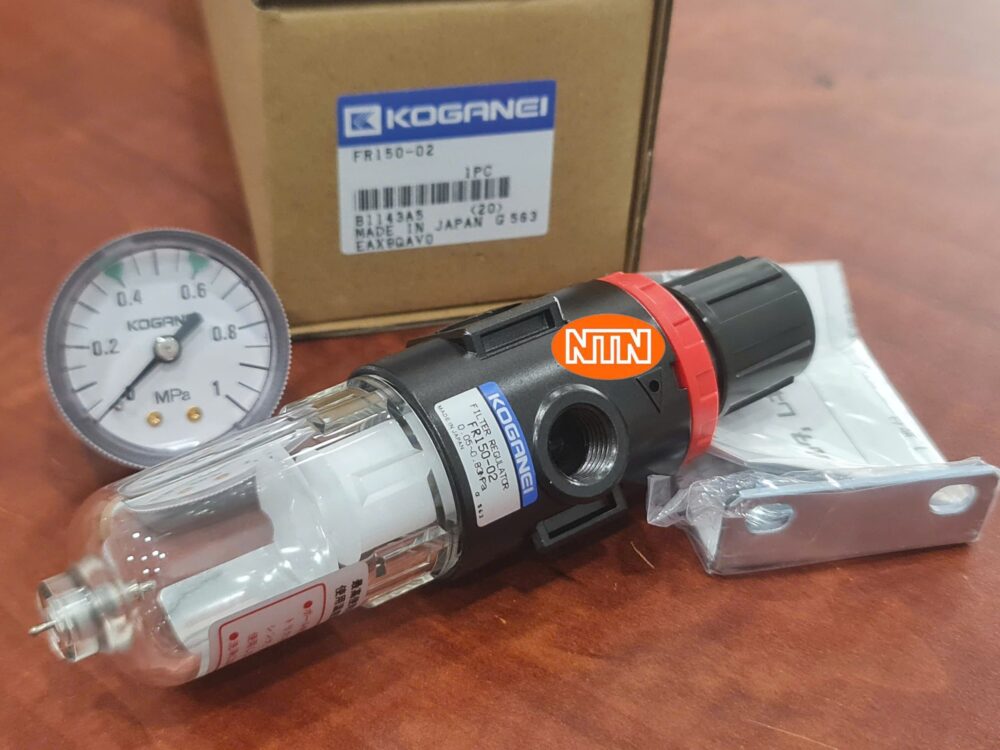

Tổng quan Koganei FR150-02
Koganei FR150-02 là bộ lọc điều áp (Filter Regulator) thuộc dòng FR Series của Koganei Corporation, Nhật Bản. Thiết bị tích hợp bộ lọc khí nén 5μm và bộ điều áp nhỏ gọn, dùng để lọc tạp chất và điều chỉnh áp suất ổn định cho hệ thống khí nén trong tự động hóa công nghiệp.
Đặc điểm chính
- Tích hợp gọn: Bộ lọc 5μm + điều áp, dễ lắp đặt.
- Áp suất điều chỉnh: 0.05–0.83 MPa (7–120 psi).
- Kết nối: RC 1/4 (hoặc NPT tùy phiên bản).
- Manifold tiêu chuẩn: Có đồng hồ áp suất với vạch đánh dấu preset.
- Tùy chọn: Bowl Guard (BG), F1 (loại lọc đặc biệt), van xả tự động.
- Vật liệu: Nhôm anod hóa, lọc polyester, gioăng NBR.
- RoHS: Tuân thủ.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Loại | Filter Regulator tích hợp |
| Kích thước bộ lọc | 150 (dung lượng trung bình) |
| Độ lọc | 5 μm (polyester) |
| Áp suất hoạt động | 0.05–0.83 MPa |
| Kết nối | RC 1/4 (hoặc NPT 1/4) |
| Lưu lượng | ~500 L/phút (ANR, tại 0.7 MPa) |
| Nhiệt độ | 5–60°C |
| Khối lượng | ~350 g |
| Xả | Thủ công (hoặc tự động tùy chọn) |
Specification
Thông số kỹ thuật chi tiết:
- Loại sản phẩm: Bộ điều chỉnh khí nén tích hợp lọc
- Kích thước cổng kết nối: Rc 1/4
- Dải áp suất điều chỉnh: 0.05 – 0.83 MPa
- Áp suất hoạt động tối đa: 0.93 MPa
- Nhiệt độ hoạt động: 5°C đến 60°C
- Kích thước bộ lọc: 5 μm (lọc tạp chất kích thước 5 micromet)
- Loại vật liệu:
- Vật liệu thân vỏ: Nhôm đúc áp lực
- Vật liệu cốc lọc: Polycarbonate
