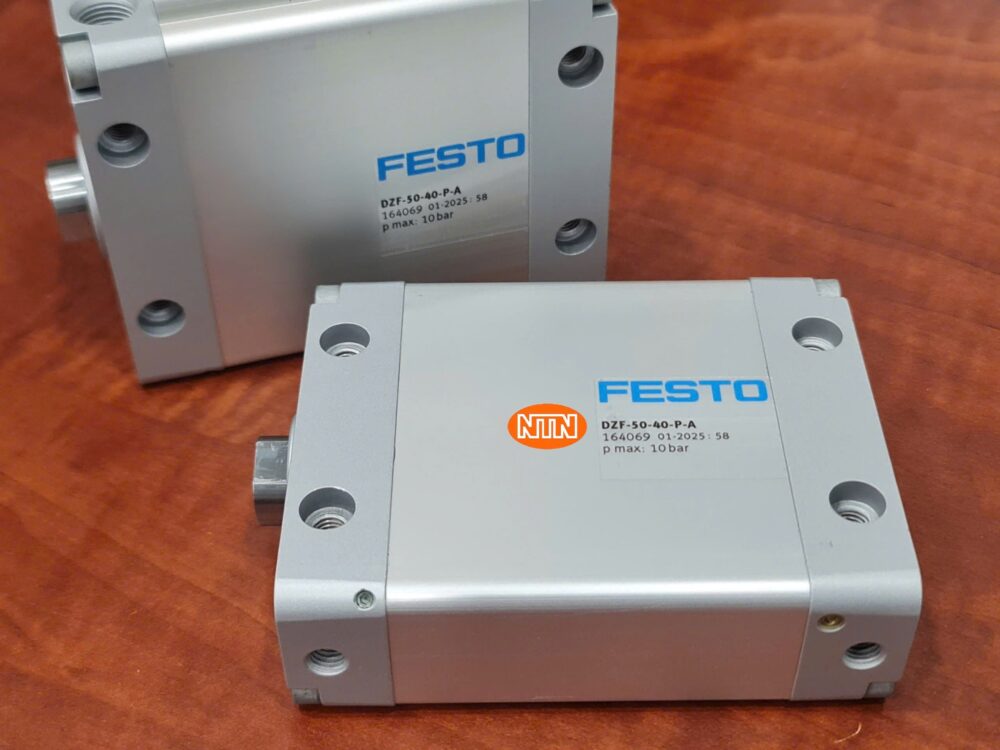

Flat Cylinder DZF-50-40-P-A 164056 là một sản phẩm chất lượng cao do hãng Festo sản xuất. Với thiết kế mỏng và phẳng (Flat cylinder) đường kính piston 50mm, hành hình 40mm, tích hợp giảm chấn,sản phẩm phù hợp cho dây chuyền sản xuất, máy móc khí nén, và môi trường yêu cầu hiệu suất cao và vận hành ổn định.
Đặc điểm chính
Xi lanh phẳng (flat cylinder), thiết kế non-rotating: piston di chuyển thẳng, không xoay.
Hoạt động double-acting: piston được đẩy cả tiến và lui bằng khí nén.
Trang bị đệm giảm chấn mềm ở cả hai đầu để giảm va đập khi piston dừng, giúp vận hành êm và tăng tuổi thọ xi lanh.
Có thể gắn cảm biến vị trí (proximity sensor) để phát hiện chính xác vị trí piston, thuận tiện cho hệ thống tự động hóa.
Nhiều tùy chọn kiểu lắp: xuyên lỗ, ren, hoặc phụ kiện, linh hoạt trong thiết kế máy/hệ thống.
Thiết kế “slim/flat” tiết kiệm không gian, phù hợp khi cần xi lanh nhỏ gọn hoặc lắp sát nhau trong hệ thống module.
Specification
| Thuộc tính | Giá trị / Chi tiết |
|---|---|
| Đường kính piston (bore) | 50 mm |
| Hành trình (stroke) | 40 mm |
| Kiểu vận hành | Double-acting |
| Đệm giảm chấn | Elastic cushioning rings/plates ở cả hai đầu |
| Vị trí lắp | Tùy chọn / bất kỳ |
| Cổng khí / kết nối | G 1/4 |
| Áp suất làm việc | 1 … 10 bar |
| Môi chất làm việc | Khí nén sạch theo tiêu chuẩn ISO 8573-1:2010 [7:4:4] |
| Nhiệt độ môi trường | –20 °C … +80 °C |
| Lực lý thuyết tại 6 bar | ~1178 N (piston tiến), ~990 N (piston lui) |
| Chống xoay piston | Piston hình “oval” để chống xoay và lệch hướng |
| Vật liệu thân | Hợp kim nhôm anodised |
| Phớt / seal | NBR hoặc TPE-U (PU) |
