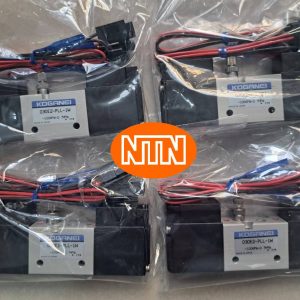

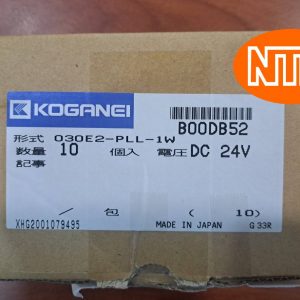

Van điện từ Koganei 030E2-PLL-1W-DC24V
Tổng quan
- Đây là van điện từ siêu nhỏ gọn thuộc series 030 (còn gọi là CS-030 hoặc H030) của hãng Koganei – Nhật Bản.
- Loại van: 5 cửa, 2 vị trí (5/2-way), kiểu tác động trực tiếp (direct-acting).
- Thiết kế cực kỳ nhỏ, nhẹ, tiết kiệm điện, phù hợp với các ứng dụng cần không gian hẹp và phản ứng nhanh.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Series | 030 Series (CS-030 / H030) |
| Loại van | 5 cửa – 2 vị trí (double solenoid) |
| Áp suất làm việc | 0 ~ 0.7 MPa (0 ~ 7 bar) |
| Điện áp | 24V DC |
| Công suất tiêu thụ | 1W (rất tiết kiệm điện) |
| Thời gian đáp ứng | < 10 ms |
| Lưu lượng (Cv) | ~0.08 – 0.15 |
| Kích thước cổng | Thường M5 hoặc 1/8″ |
| Nhiệt độ môi trường | 0 ~ 50°C |
| Môi chất | Khí nén sạch (có thể dùng khí trơ) |
| Kích thước van | Rộng ~30 mm, cao ~40 mm, dày ~25 mm |
| Khối lượng | ~20 – 30 g |
| Dây nối | Loại cắm rút PLL (plug-in lead wire) |
| Chức năng bổ sung | Có thể gắn đèn LED, chống xung điện, nút bấm tay |
Đặc điểm nổi bật
- Siêu nhỏ gọn và nhẹ nhất trong các loại van điện từ công nghiệp.
- Tiêu thụ điện chỉ 1W → ít tỏa nhiệt, dùng được với nguồn pin hoặc hệ thống tiết kiệm năng lượng.
- Tốc độ đóng/mở cực nhanh (<10 ms).
- Có thể lắp trên thanh ray DIN hoặc manifold (tối đa 20 van trên 1 manifold).
- Có thể dùng kiểu double solenoid để giữ vị trí (latching) mà không cần cấp điện liên tục.
- Đạt tiêu chuẩn RoHS, phù hợp phòng sạch (cleanroom).
Ứng dụng phổ biến
- Điều khiển xi lanh khí nén nhỏ (đường kính 6 – 20 mm).
- Robot công nghiệp, cánh tay robot nhỏ.
- Thiết bị y tế, nha khoa (máy thở, ghế nha khoa…).
- Máy đóng gói tự động, băng chuyền nhỏ.
- Thiết bị bán dẫn, sản xuất điện tử.
- Các hệ thống tự động hóa chính xác cần van nhỏ, nhanh, tiết kiệm điện.
