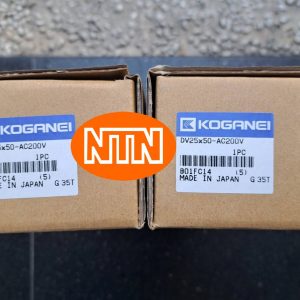

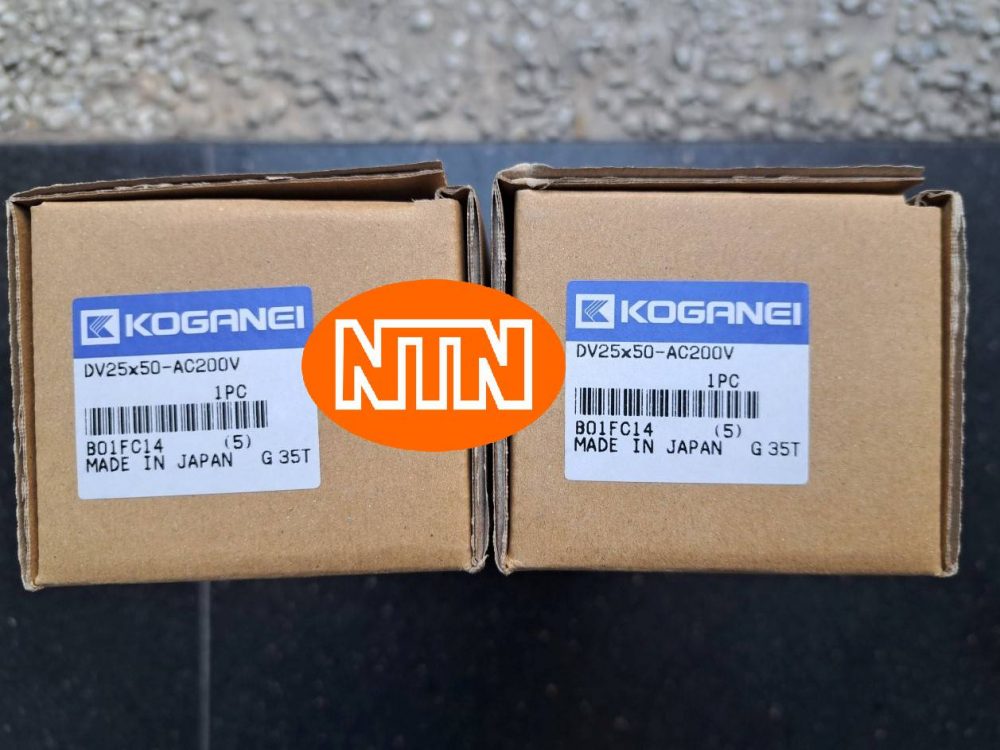

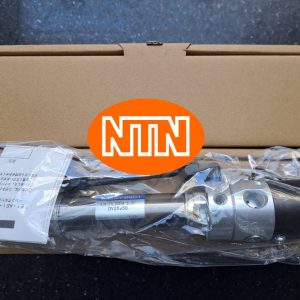

KOGANEI DV25X50-AC200V – Slim Cylinder (Xi lanh mỏng)
DV25X50-AC200V là sản phẩm xi lanh khí nén mỏng (Slim Cylinder) thuộc dòng DA/DV/SA của hãng KOGANEI (Nhật Bản), dùng cho tự động hóa công nghiệp. Đây là loại xi lanh tác động kép (double acting), đường kính piston 25 mm (bore ø25), hành trình 50 mm (stroke 50 mm), và tích hợp solenoid valve điện từ với điện áp AC 200V. Sản phẩm phù hợp cho các ứng dụng yêu cầu không gian hẹp, tốc độ cao và độ chính xác cao trong dây chuyền sản xuất.
Đặc Tính Chính (Key Features)
- Thiết kế mỏng gọn: Độ dày thân xi lanh chỉ khoảng 30-35 mm (tùy model), dễ lắp đặt trong không gian hạn chế.
- Tích hợp van solenoid: AC 200V, điều khiển trực tiếp, hỗ trợ hoạt động nhanh và đáng tin cậy.
- Vật liệu: Thân xi lanh bằng thép không gỉ (stainless steel tube) cho độ bền cao, chống ăn mòn.
- Tốc độ hoạt động: Lên đến 700 mm/s (ø25 thuộc loại nhỏ, hỗ trợ tốc độ cao).
- Bảo vệ: Có scraper trên piston rod để ngăn bụi bẩn, bumper tiêu chuẩn để giảm chấn.
- Tùy chọn: Có thể lắp sensor switch (cảm biến vị trí), điều chỉnh hành trình, và các phụ kiện mounting.
Thông Số Kỹ Thuật (Specifications)
Dựa trên catalog DA/DV series của KOGANEI (từ trang chính thức và MISUMI). Lưu ý: Các giá trị chính xác có thể thay đổi nhẹ tùy biến thể; khuyến nghị kiểm tra datasheet đầy đủ.
| Thông Số | Giá Trị / Chi Tiết |
|---|---|
| Model | DV25X50-AC200V (Double Acting, Slim Type) |
| Đường kính piston (Bore) | ø25 mm (1 inch) |
| Hành trình (Stroke) | 50 mm |
| Loại tác động | Double Acting (Tác động kép – khí nén đẩy cả hai chiều) |
| Điện áp solenoid | AC 200V / 50-60 Hz |
| Áp suất hoạt động | 0.05 – 1.0 MPa (0.5 – 10 bar) |
| Tốc độ hoạt động | 50 – 700 mm/s (tùy tải trọng; max 500 mm/s nếu có tùy chọn low-speed) |
| Nhiệt độ hoạt động | 0 – 70°C (có tùy chọn heat-resistant lên 130°C) |
| Lực đẩy (Thrust) | Khoảng 490 N (tại 0.5 MPa, tính toán: P = π × (d/2)^2 × áp suất) |
| Trọng lượng | ≈ 0.4 – 0.6 kg (tùy phụ kiện; ước tính từ series ø25) |
| Cổng kết nối | M5 x 0.8 (inlet/outlet ports) |
| Tùy chọn mounting | Through-hole, foot bracket, flange (có sẵn CAD DXF) |
| Chứng nhận | RoHS compliant; phù hợp cho môi trường sạch (clean room option) |
