Tổng quan:

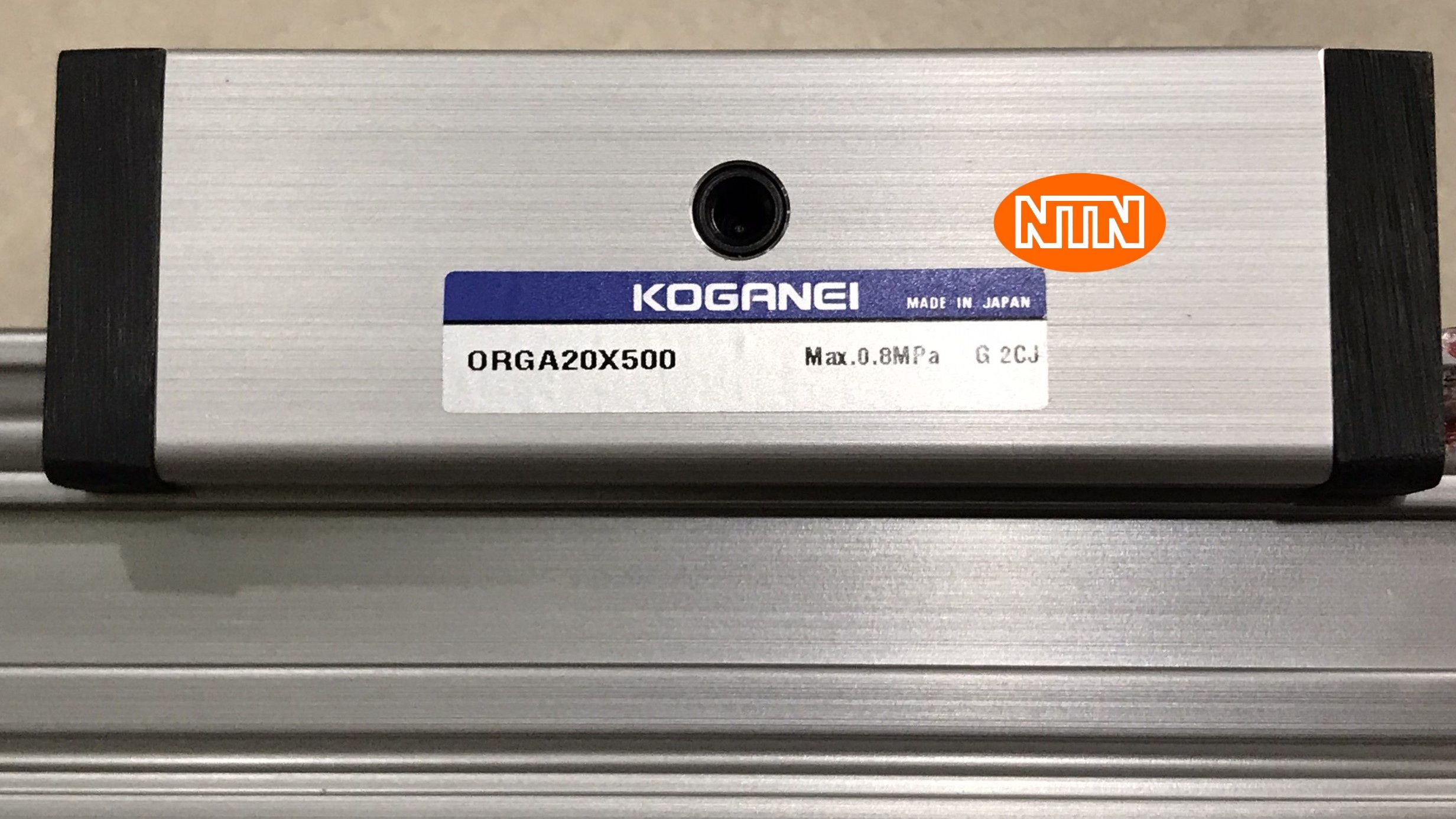

Koganei ORGA20x500 là xi lanh khí nén tiêu chuẩn loại double acting (single rod), thuộc dòng ORGA Series (Standard Round Body Cylinder Series). Với đường kính piston 20 mm và hành trình 500 mm, đây là sản phẩm cơ bản, thiết kế cho chuyển động tuyến tính đáng tin cậy trong tự động hóa công nghiệp, phù hợp với các ứng dụng yêu cầu hành trình dài và lực đẩy trung bình.
Đặc điểm:
- Thiết kế tiêu chuẩn: Single rod, dễ lắp đặt và bảo trì, hỗ trợ mounting đa dạng (foot, flange, trunnion).
- Hiệu suất cao: Hoạt động mượt mà, tốc độ linh hoạt, tuổi thọ dài (>5 triệu chu kỳ).
- Độ bền: Thân nhôm anodized chống ăn mòn, trục thép mạ chrome, gioăng NBR bền bỉ, tuân thủ RoHS.
- Linh hoạt: Tùy chọn nam châm cho sensor (reed switch như CS11T), grease H1 compliant cho môi trường sạch.
- Tiết kiệm: Không cần bôi trơn thêm, phù hợp hệ thống khí nén tiêu chuẩn.
- Ứng dụng: Tự động hóa (robot, dây chuyền lắp ráp), máy đóng gói, sản xuất bán dẫn, thiết bị y tế.
Specification
| Thông số | Chi tiết |
|---|---|
| Loại xi lanh | Double acting, single rod (tiêu chuẩn) |
| Đường kính piston (bore) | Φ20 mm |
| Hành trình (stroke) | 500 mm |
| Áp suất hoạt động | 0.05–1.0 MPa (khuyến nghị 0.1–0.7 MPa) |
| Lực đẩy (thrust) | ~314 N (tại 0.5 MPa, extension) |
| Tốc độ hoạt động | 50–1000 mm/s (với speed controller) |
| Nhiệt độ hoạt động | -10°C đến +70°C (không đóng băng) |
| Kích thước (Dài x R x C) | ~650 x 30 x 30 mm (ước tính, tùy mounting) |
| Trọng lượng | ~1.5–1.8 kg |
| Cổng kết nối | Rc 1/8 |
| Vật liệu | Thân: Nhôm hợp kim; Trục: Thép mạ chrome; Seal: NBR |
| Lớp bảo vệ | Chống ăn mòn (anodized), IP40 tương đương |
| Tuân thủ | RoHS, H1 grease standard |
Model List
| Model | Mô tả ngắn gọn | Bore x Stroke | Loại | Ghi chú |
|---|---|---|---|---|
| ORGA20x300 | Double acting, stroke ngắn hơn | Φ20 x 300 mm | Double | Phù hợp không gian trung bình. |
| ORGA20x600 | Double acting, stroke dài hơn | Φ20 x 600 mm | Double | Hành trình cực dài cho di chuyển xa. |
| ORGA25x500 | Bore lớn hơn, cùng stroke | Φ25 x 500 mm | Double | Lực đẩy cao hơn (~491 N). |
| ORGA16x500 | Bore nhỏ hơn, cùng stroke | Φ16 x 500 mm | Double | Tiết kiệm không khí, tải nhẹ. |
| ORGAS20x500 | Single acting variant | Φ20 x 500 mm | Single | Tiết kiệm khí nén cho ứng dụng một chiều. |
| ORGA20x500-A | Với tùy chọn A (nam châm cho sensor) | Φ20 x 500 mm | Double | Tích hợp sensor sẵn. |
