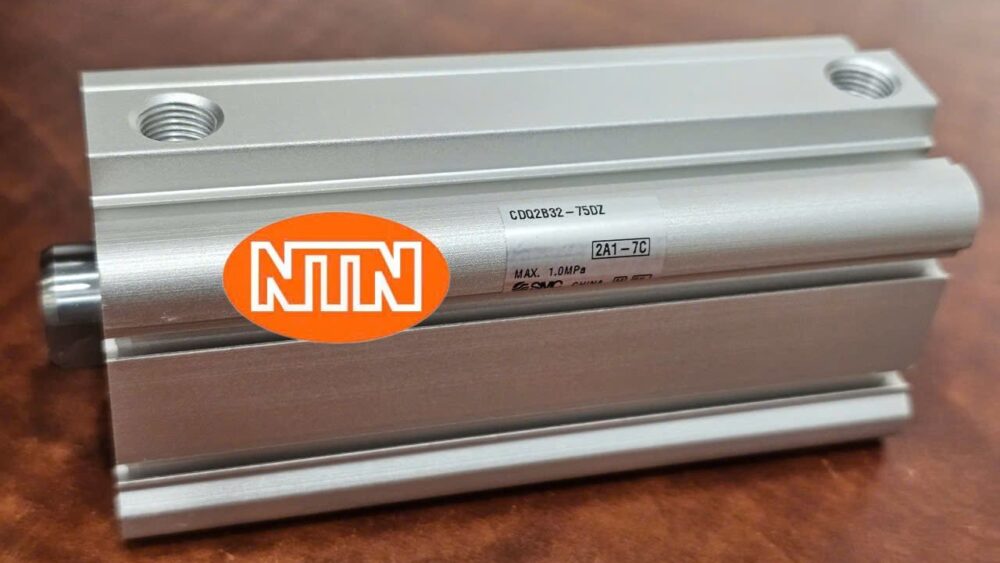

Xy lanh khí nén SMC CDQ2B32-75DZ thuộc dòng CDQ2 Series là loại xy lanh Compact (nhỏ gọn), tác động kép (Double Acting), tuân thủ tiêu chuẩn ISO. Dòng CDQ2 nổi tiếng với khả năng tiết kiệm không gian lắp đặt đáng kể nhờ vào thiết kế thân ngắn và nhẹ, lý tưởng cho các ứng dụng có giới hạn về kích thước và trọng lượng.

Đặc điểm nổi bật

Thiết kế Compact: Kích thước trục ngắn, giúp tiết kiệm tới 60% không gian lắp đặt so với các xy lanh tiêu chuẩn cùng đường kính, tối ưu hóa thiết kế máy.
Giảm chấn Khí Điều chỉnh (D): Tích hợp van điều chỉnh giảm chấn khí ở hai đầu, cho phép người dùng tùy chỉnh lực hãm ở cuối hành trình, đảm bảo hoạt động êm ái, kéo dài tuổi thọ thiết bị.
Tích hợp Nam châm (Z): Sẵn có nam châm trong piston, cho phép lắp đặt các công tắc từ SMC (Auto Switch) dọc theo rãnh thân để phát hiện vị trí hành trình tự động.
Trọng lượng Nhẹ: Cấu tạo tối ưu bằng hợp kim nhôm, giúp giảm tải trọng và tăng tốc độ phản ứng của cơ cấu máy.
Tác động kép (Double Acting): Cung cấp lực đẩy và lực kéo ở cả hai hướng, đảm bảo khả năng kiểm soát toàn bộ chu kỳ chuyển động.

Specification

Thông số	Giá trị
Loại xy lanh	Xy lanh Compact (CDQ2 Series)
Kiểu tác động	Tác động kép (Double Acting)
Đường kính Piston (Bore)	32 mm
Hành trình (Stroke)	75 mm
Giảm chấn	Giảm chấn khí điều chỉnh (Air Cushion – Mã D)
Nam châm	Có sẵn (Tích hợp – Mã Z)
Lưu chất hoạt động	Khí nén
Áp suất hoạt động	0.05 đến 1.0 MPa
Cổng cấp khí (Port Thread)	Thường là Rc(PT) 1/8 hoặc 1/4
