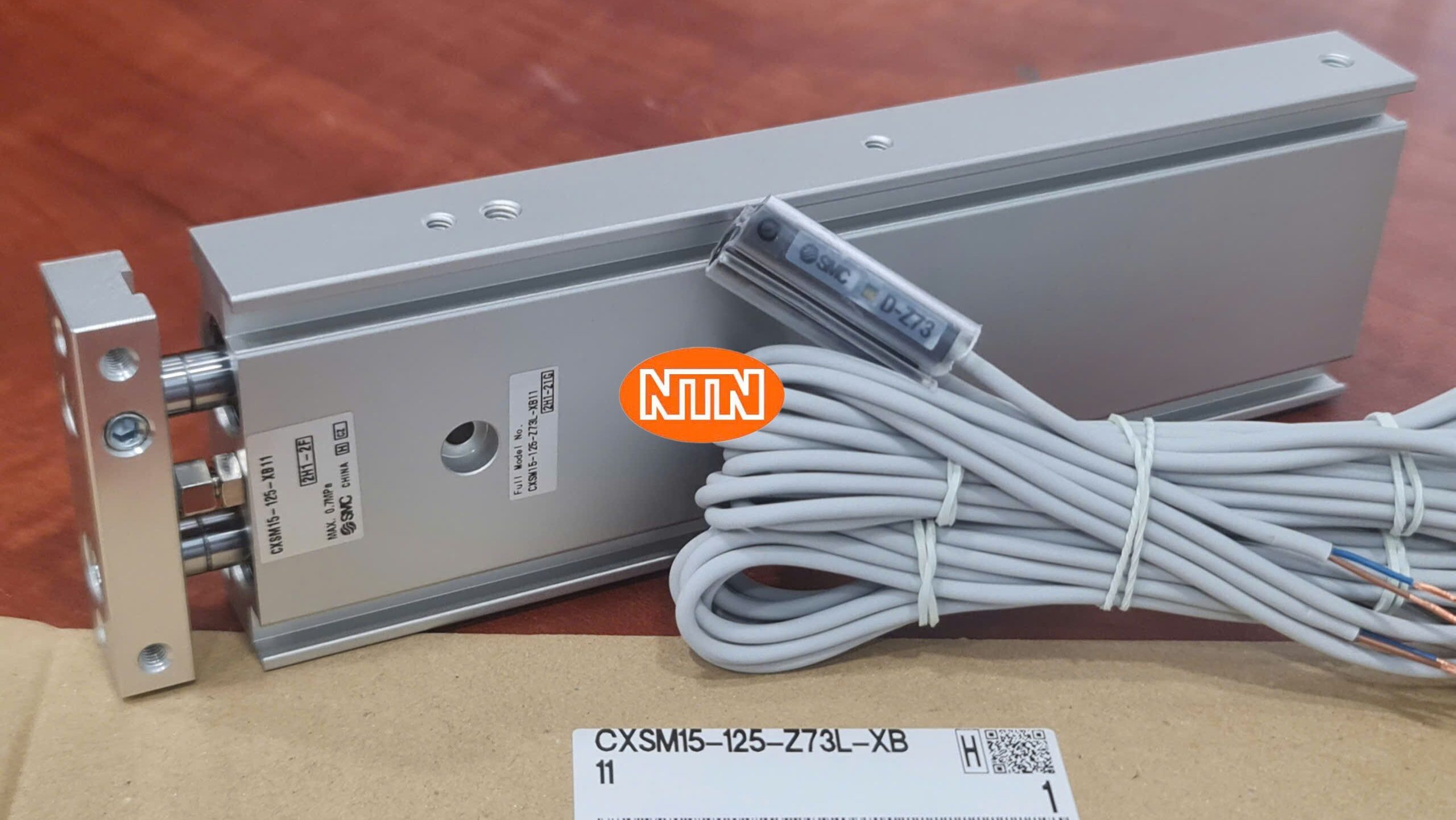

- Xy lanh SMC CXSM15-125-Z73L-XB11 là một mẫu Xy lanh trượt tác động kép (Dual Rod Cylinder/Slide Table Cylinder), thuộc Series CXSM của hãng SMC (Nhật Bản). Đây là loại xy lanh có hai thanh piston song song, thiết kế tối ưu cho các ứng dụng đòi hỏi độ chính xác và khả năng chống xoay cao.
Đặc điểm nổi bật
- Chống xoay vượt trội: Nhờ cấu trúc hai thanh piston và một bàn trượt, xy lanh CXSMcó độ chống xoay (Non-rotating accuracy) và độ chính xác lặp lại rất cao, lý tưởng cho việc nâng, đẩy và định vị chính xác.
- Tải trọng cao: Bàn trượt lớn giúp xy lanh có thể chịu được tải trọng lớn và mô-men xoắn cao, phù hợp với việc lắp đặt các bộ phận cơ khí nặng.
- Tích hợp Từ tính: Lõi từ tích hợp cho phép lắp đặt các công tắc cảm biến (Auto Switch) trực tiếp lên rãnh của thân xy lanh, giúp kiểm soát hành trình chính xác và dễ dàng.
- Thiết kế nhỏ gọn: Dù là xy lanh trượt, vẫn duy trì cấu trúc khá gọn, giúp tối ưu hóa không gian lắp đặt.
Specification
Thông số | Chi tiết |
| Loại Xy lanh | Xy lanh trượt song song (Dual Rod) |
| Kiểu Tác động | Tác động kép (Double Acting) |
| Đường kính Piston | 15 mm |
| Hành trình | 125 mm |
| Áp suất hoạt động | 0.1∼1.0 MPa |
| Môi chất | Khí nén (Air) |
| Tốc độ Piston | 50∼500 mm/s (Tiêu chuẩn) |
| Tích hợp cảm biến | Có (Z-type) |
| Cổng khí | Thường là M5×0.8 |

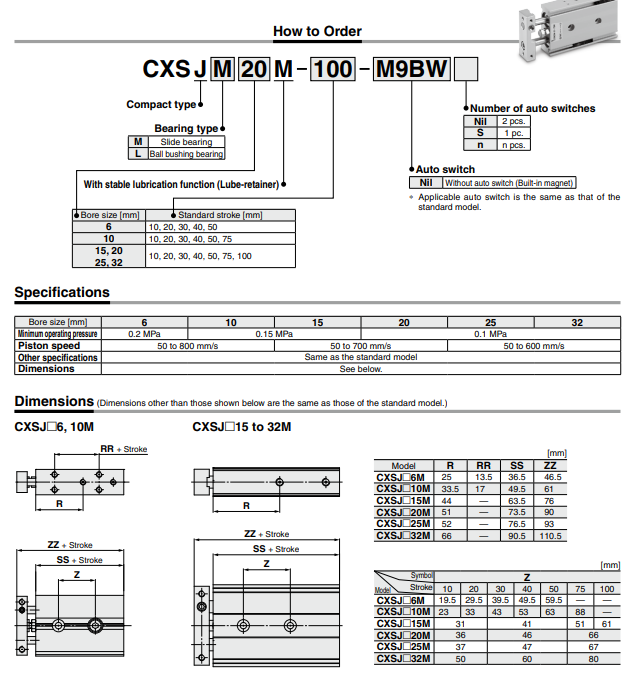

Order Code
