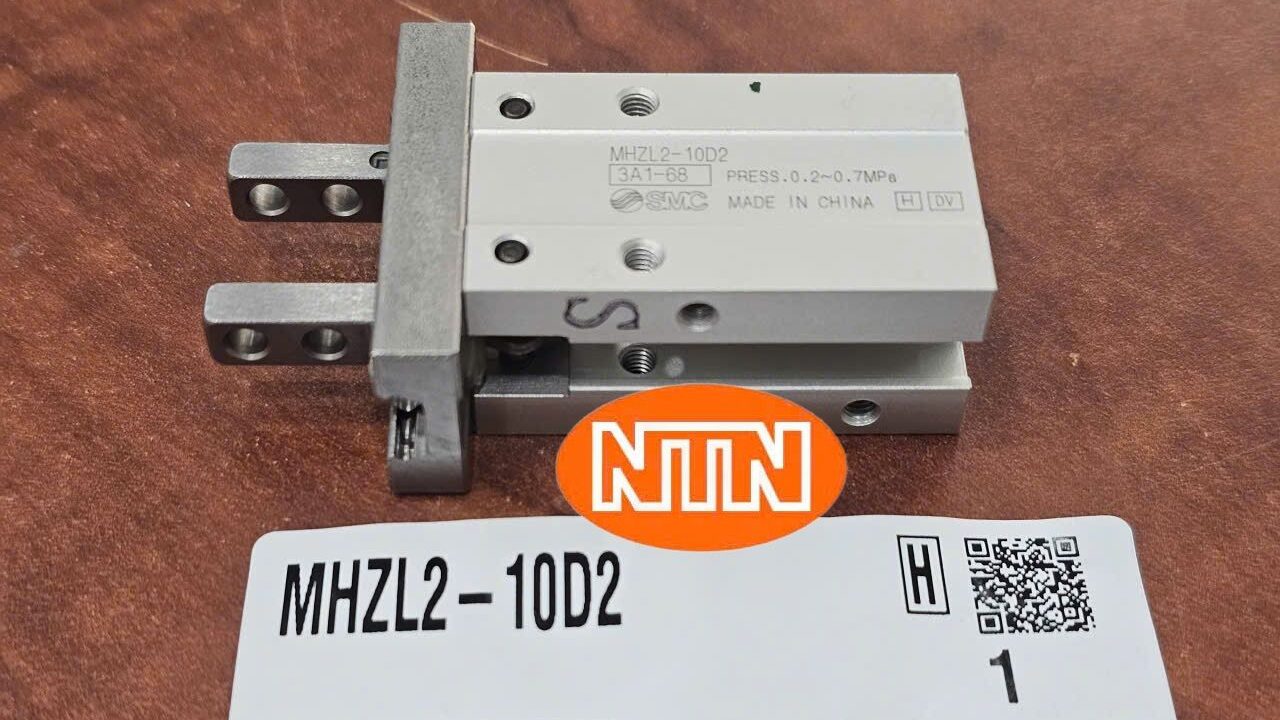

- SMC MHZL2-10D2 là loại tay kẹp khí nén 2 ngón, hoạt động theo nguyên lý tác động kép (Double Acting). Điểm nổi bật của dòng MHZL so với dòng MHZ tiêu chuẩn là thiết kế “Long Stroke” (hành trình dài hơn) và tích hợp sẵn bộ dẫn hướng bi tuyến tính chống rơ lắc, phù hợp cho các ứng dụng gắp linh kiện tinh vi.
Đặc điểm nổi bật
Hành Trình Dài & Linh Hoạt: So với các dòng tay kẹp thông thường, MHZL2 cho phép mở rộng ngón kẹp lớn hơn, giúp gắp được nhiều loại phôi có kích thước khác nhau.
Độ Chính Xác Tuyệt Đối: Hệ thống dẫn hướng bi tuyến tính giúp các ngón kẹp di chuyển song song tuyệt đối, sai số lặp lại chỉ khoảng 0.01 mm.
Lực Kẹp Ổn Định: Nhờ cơ chế piston đôi và dẫn hướng cứng vững, lực kẹp được duy trì đồng đều ngay cả khi điểm tiếp xúc ở xa tâm tay kẹp.
Thiết Kế Nhỏ Gọn: Thân bằng hợp kim nhôm cứng anodized, trọng lượng siêu nhẹ, giúp giảm tải trọng cho các cánh tay robot (End-of-Arm Tooling).
Tích Hợp Cảm Biến: Thân van có sẵn các rãnh để lắp đặt cảm biến hành trình (Auto Switch) như D-M9N, D-M9P để báo trạng thái đóng/mở về PLC.
Specification
Thông số | Giá trị |
| Lưu chất | Khí nén sạch |
| Đường kính piston | 10 mm |
| Hành trình mở/đóng (mỗi ngón) | 4 mm (Tổng hành trình 8 mm) |
| Lực kẹp hiệu dụng (tại 0.5 MPa) | Khoảng 11 N (Lực kẹp ngoài) |
| Áp suất hoạt động | 0.2∼0.7 MPa (2∼7 bar) |
| Độ lặp lại | ±0.01 mm |
| Tần số hoạt động tối đa | 180 lần/phút |
| Trọng lượng | Khoảng 80 g |
