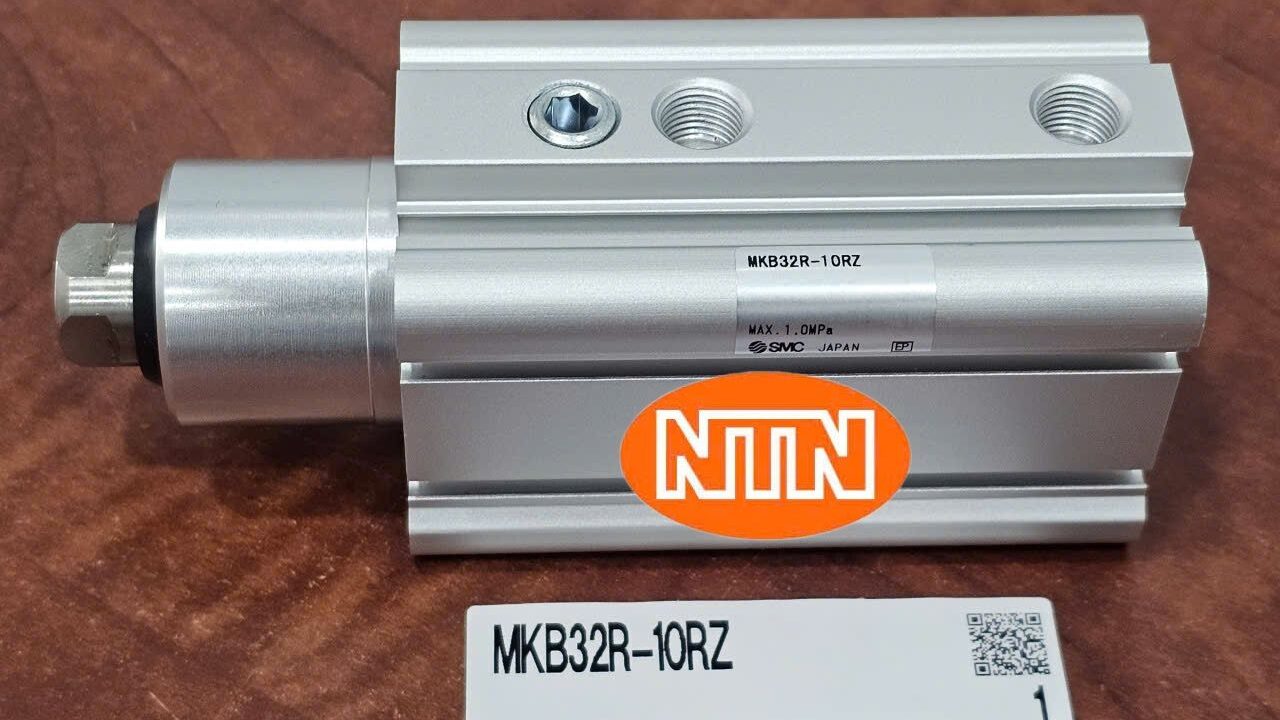

SMC MKB32R-10RZ là dòng xi lanh chuyên dụng kết hợp giữa chuyển động xoay và chuyển động tịnh tiến để thực hiện nhiệm vụ kẹp giữ phôi trong các hệ thống tự động hóa. Khi khí nén được cấp vào, trục piston sẽ vừa đi xuống vừa xoay một góc 90 độ sang bên phải để đưa tay kẹp vào vị trí, sau đó nén xuống để giữ chặt vật thể.
Đây là phiên bản cải tiến thuộc dòng MK-RZ, giúp giảm trọng lượng tổng thể của xi lanh và tối ưu hóa thiết kế đầu trục để việc lắp đặt cánh tay kẹp trở nên chắc chắn hơn. Với đường kính 32mm, xi lanh này cung cấp lực kẹp mạnh mẽ, phù hợp cho các đồ gá (jig) gia công cơ khí, máy lắp ráp hoặc các dây chuyền sản xuất linh kiện điện tử.

Đặc điểm nổi bật

Tối ưu hóa không gian: Thiết kế tích hợp cơ cấu xoay ngay bên trong thân xi lanh, giúp tiết kiệm diện tích so với việc sử dụng các cụm kẹp cơ khí cồng kềnh.
Độ chính xác lặp lại cao: Cơ cấu dẫn hướng xoay được gia công tinh xảo, đảm bảo góc xoay 90 độ luôn chính xác sau hàng triệu chu kỳ làm việc.
Thiết kế mới nhẹ hơn: Dòng RZ được cải tiến giúp giảm tải trọng lên khung máy nhưng vẫn duy trì được độ cứng vững và lực kẹp tương đương các thế hệ trước.
Chống xoay trục tuyệt đối: Khi ở vị trí kẹp (cuối hành trình), cơ cấu bên trong giữ chặt trục piston, ngăn chặn việc xoay ngược do rung động hoặc lực tác động từ bên ngoài.
Tích hợp rãnh cảm biến: Thân xi lanh có sẵn các rãnh dọc để lắp đặt cảm biến hành trình (Auto Switch) như dòng D-M9P hoặc D-A93, giúp phản hồi trạng thái kẹp/mở về bộ điều khiển PLC.

Specification

Thông số	Giá trị
Loại linh kiện	Xi lanh xoay kẹp (Rotary Clamp Cylinder)
Mã sản phẩm	MKB32R-10RZ
Dòng sản phẩm	MK Series (Phiên bản mới RZ)
Đường kính piston (Bore)	32 mm
Hành trình kẹp (Clamping Stroke)	10 mm
Hướng xoay	Xoay phải (Clockwise – R)
Góc xoay	90° ± 10°
Kiểu tác động	Tác động kép (Double Acting)
Môi chất làm việc	Khí nén
Áp suất hoạt động	0.1 đến 1.0 MPa (1.0 – 10 bar)
Kiểu ren trục	Ren ngoài (Rod end male thread)
