Trong các ứng dụng lắp ráp chính xác cần độ song song và vuông góc khắt khe, dòng bàn trượt dẫn hướng (Guided Slide Table) là giải pháp vượt trội hơn hẳn xi lanh thông thường nhờ tích hợp sẵn ray dẫn hướng ngay trong cấu trúc. SMC MXQ6-20 thuộc dòng MXQ Series, là bàn trượt khí nén chính xác, tích hợp ray dẫn hướng tuần hoàn (Recirculating linear guide) độ cứng vững cao, đường kính Ø6mm, hành trình 20mm, đi kèm bộ ke gá lắp MXQ-CT6-X11.
Bàn trượt và ray dẫn hướng được gia công liền khối từ thép không gỉ tôi cứng chính xác cao, giảm thiểu sai số tích lũy giữa các chi tiết lắp ghép, đạt dung sai chiều cao ±0,05mm. Dải áp suất vận hành 0,15 ~ 0,7MPa.
Bảng thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | MXQ6-20 |
| Thương hiệu | SMC |
| Xuất xứ | Made in China (nhà máy SMC chính hãng) |
| Dòng sản phẩm | MXQ Series (Precision Slide Table) |
| Đường kính lòng xi lanh | 6 mm |
| Hành trình tịnh tiến | 20 mm |
| Kiểu tác động | Tác động kép, dẫn hướng bằng ray tuần hoàn (Guided, Double Acting) |
| Dải áp suất vận hành | 0,15 ~ 0,7 MPa |
| Kiểu dẫn hướng | Ray dẫn hướng tuần hoàn (Recirculating linear guide) trong vỏ thép không gỉ |
| Dung sai chiều cao bàn trượt | ±0,05 mm |
| Rãnh gắn cảm biến | Có tích hợp (Auto switch groove) |

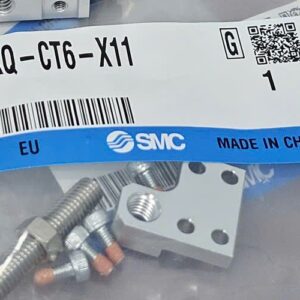

| Bộ ke gá lắp đi kèm | MXQ-CT6-X11 |
Ưu điểm nổi bật
- Tích hợp sẵn ray dẫn hướng và bàn trượt liền khối, cách ly hoàn toàn tải trọng khỏi cần piston và gioăng phớt
- Độ chính xác cao, phù hợp ứng dụng đòi hỏi độ song song và vuông góc chặt chẽ
- Tùy chọn khóa cuối hành trình (End lock) ngăn bàn trượt rơi khi mất áp trong ứng dụng lắp đứng
- Rãnh gắn cảm biến sẵn có, dễ dàng bổ sung cảm biến từ hành trình khi cần giám sát vị trí
Ứng dụng thực tế
- Lắp ráp linh kiện chính xác cao: gắp và đặt linh kiện điện tử cần độ song song nghiêm ngặt
- Cụm tay gắp Pick & Place trong dây chuyền SMT, kiểm tra tự động
- Đồ gá định vị chi tiết cơ khí cần chuyển động thẳng, chống xoay chính xác
