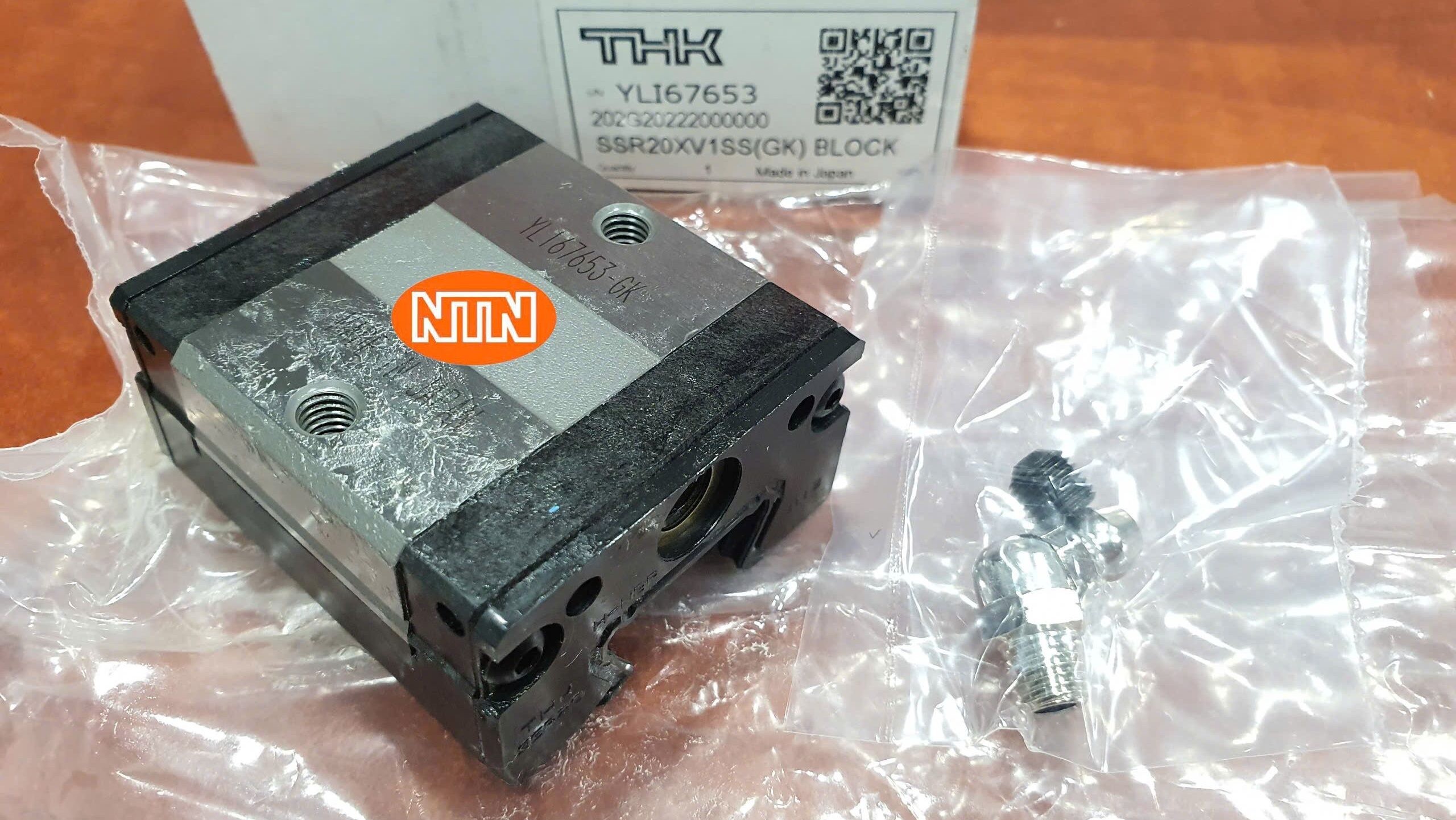

Cơ cấu dẫn hướng tuyến tính (Linear Motion Guide) THK SSR20XV1SS(GK) thuộc dòng SSR Series là một hệ thống dẫn hướng sử dụng bi (Balls) để tạo ra chuyển động tuyến tính mượt mà và chính xác. Dòng SSR được thiết kế để có chiều cao lắp đặt thấp và trọng lượng nhẹ hơn so với các dòng khác, làm cho nó lý tưởng cho các ứng dụng có giới hạn không gian.

Đặc điểm nổi bật

Thiết kế Chiều cao Thấp: Cấu hình Low Profile (V) giúp giảm chiều cao tổng thể của cơ cấu, lý tưởng cho các máy móc có giới hạn về không gian theo chiều cao.
Chịu tải Nặng (Super Heavy Load): Dòng SSR được thiết kế để chịu tải trọng từ mọi hướng (Radial, Reverse-Radial và Lateral) với khả năng chịu tải cao.
Độ chính xác Cao (Grade G): Đảm bảo độ lặp lại vị trí tuyệt vời và chuyển động tuyến tính cực kỳ chính xác, quan trọng cho các ứng dụng gia công và lắp ráp.
Con trượt Dài (X): Chiều dài con trượt lớn giúp tăng khoảng cách chịu momen xoắn, đặc biệt khi tải trọng không nằm trực tiếp trên con trượt.
Tải trọng Trước Nhẹ (Preload K): Giảm thiểu khe hở (clearance) giữa bi và ray, tăng độ cứng vững và độ chính xác của chuyển động mà vẫn giữ được ma sát thấp.
Vận hành Êm ái: Cơ chế hồi lưu bi được thiết kế tối ưu, giúp vận hành mượt mà và giảm tiếng ồn.

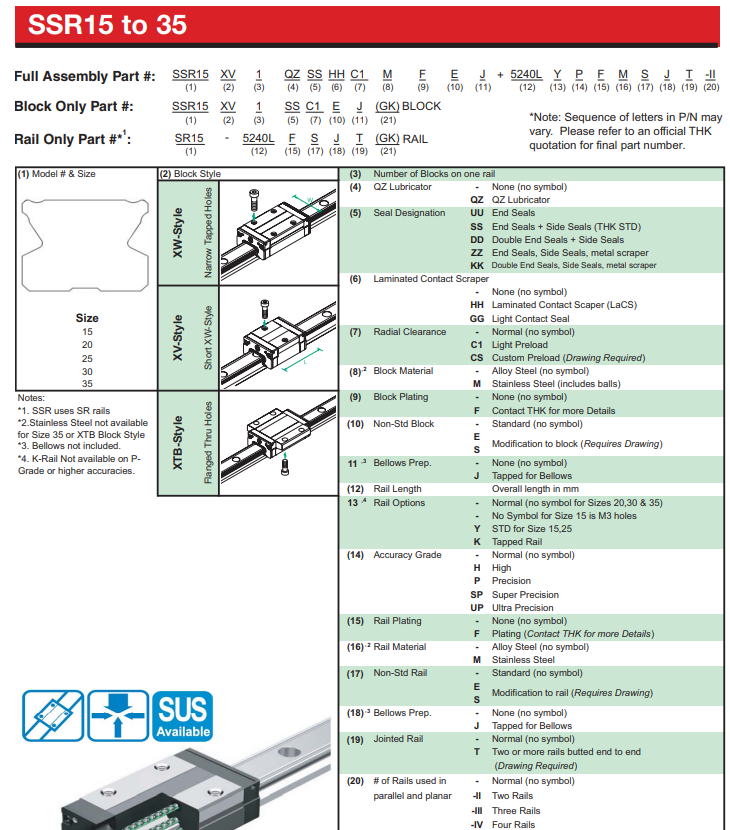

Specification

Thông số	Giá trị
Loại sản phẩm	Cơ Cấu Dẫn Hướng Tuyến Tính (LM Guide)
Dòng sản phẩm	SSR Series (Low Profile, Ball Type)
Kích thước danh định	20
Kiểu con trượt	Dài, Chiều cao thấp (XV)
Số con trượt	1 con trượt trên 1 ray
Cấp chính xác	Cao (Grade G)
Lớp tải trọng trước	Nhẹ (Preload K)
Tải trọng Động/Tĩnh	Tùy thuộc chiều dài ray
Vật liệu	Thép chịu lực (Bearing Steel)
