Omron E6B2-CWZ6C là bộ mã hóa vòng quay (Rotary Encoder) của Omron, độ phân giải 500 xung/vòng, nguồn 5 đến 24 VDC. Nhãn hộp ghi 500P/R, LOT No. 11326M và MADE IN CHINA. Bài viết này tóm tắt thông tin trên nhãn, cách lắp, đấu nối và các lưu ý khi dùng.
Omron E6B2-CWZ6C là gì?

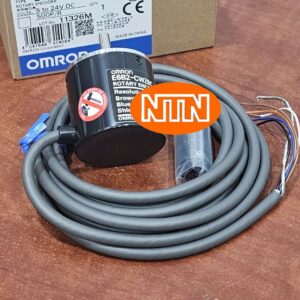

Đây là encoder quay dùng để đo vị trí, góc quay và tốc độ của trục. Khi trục quay, encoder phát ra chuỗi xung, bộ điều khiển (PLC, bộ đếm) đếm xung để biết trục đã quay bao nhiêu và quay nhanh hay chậm. Thân tròn màu đen, trục nhô ra phía trước, cáp xám đi kèm sẵn nên đấu nối trực tiếp vào bộ đếm hoặc PLC.
Giải mã ký hiệu model E6B2-CWZ6C
| Phần mã | Ý nghĩa |
|---|---|
| E6B2 | Dòng encoder quay E6B2 của Omron |
| CWZ6C | Hậu tố của model |

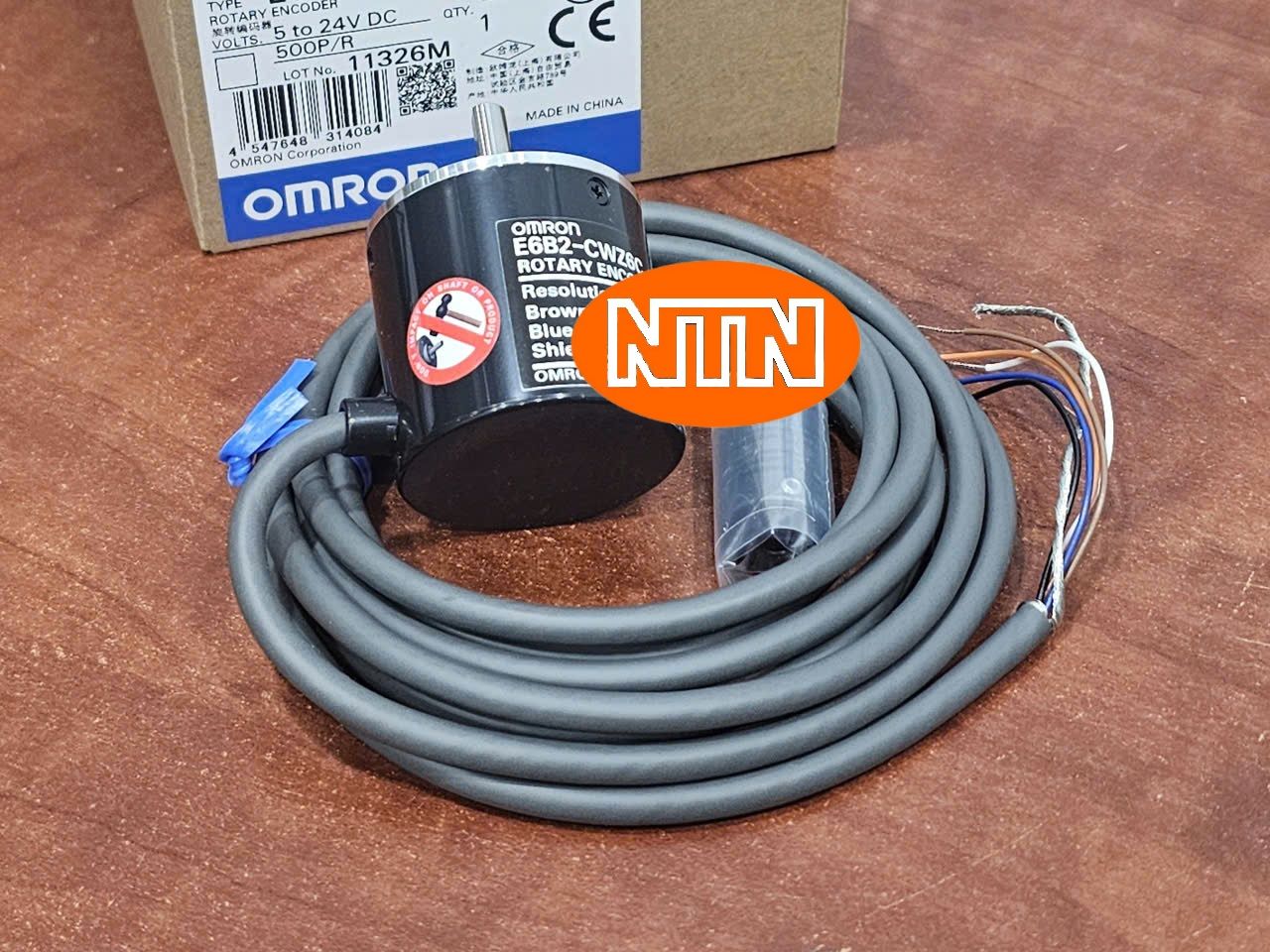

Thông tin in trên nhãn hộp
| Mục | Nội dung |
|---|---|
| Hãng | OMRON Corporation |
| Loại | ROTARY ENCODER |
| Nguồn | 5 to 24V DC |
| Độ phân giải | 500P/R |
| Số lượng | 1 |
| LOT No. | 11326M |
| Chứng nhận | CE |
| Xuất xứ | MADE IN CHINA |
Bảng thông số Omron E6B2-CWZ6C
| Thông số | Giá trị |
|---|---|
| Hãng | Omron |
| Loại | Encoder quay (Rotary Encoder) |
| Dòng | E6B2 |
| Điện áp nguồn | 5 đến 24 VDC |
| Độ phân giải | 500 xung/vòng (P/R) |
| Thân | Tròn, màu đen |
| Cáp | Cáp xám nối sẵn, đầu dây trần, có dây bọc chống nhiễu |
| Xuất xứ | Trung Quốc |
Độ phân giải 500P/R nghĩa là gì?
500P/R là mỗi vòng quay của trục, encoder phát ra 500 xung trên một kênh. Nếu bộ đếm đếm cả cạnh lên và cạnh xuống của hai kênh A và B (chế độ nhân 4), số đếm có thể lên tới 2000 trên một vòng, tùy cách cài đặt bộ đếm hoặc PLC. Độ phân giải càng cao thì đo góc càng mịn, nhưng bộ đếm cần đáp ứng được tần số xung ở tốc độ quay cao.
Ưu điểm nổi bật
- Dải nguồn rộng 5 đến 24 VDC, dùng được với nhiều hệ thống điều khiển.
- Độ phân giải 500P/R, đủ cho nhiều ứng dụng đo vị trí và tốc độ.
- Cáp nối sẵn kèm dây chống nhiễu, đấu nối nhanh.
- Thân tròn gọn, dễ lắp lên máy.
- Thương hiệu Omron, phổ biến trong tự động hóa.
Ứng dụng
- Đo tốc độ và vị trí trục động cơ, băng tải.
- Đếm chiều dài, đếm vòng trong máy cắt, máy cuộn, máy đóng gói.
- Phản hồi vị trí cho PLC, bộ đếm, driver trong máy tự động.
Hướng dẫn lắp đặt và đấu nối
- Ngắt nguồn hoàn toàn trước khi đấu dây.
- Gắn encoder lên giá đỡ chắc chắn, nối trục encoder với trục máy bằng khớp nối phù hợp, giữ đồng trục để tránh lực ngang và lực dọc lên trục.
- Không dùng búa hoặc lực mạnh gõ vào trục, theo cảnh báo in trên thân.
- Đấu dây theo bảng màu dây trong tài liệu của hãng, không đoán theo màu.
- Nối dây bọc chống nhiễu (shield) theo hướng dẫn của hãng để giảm nhiễu.
- Đi dây tín hiệu tách xa dây động lực và dây biến tần.
- Cấp nguồn trong dải 5 đến 24 VDC, chạy thử và kiểm tra số xung đếm được trên bộ đếm hoặc PLC.
Lưu ý khi sử dụng
- Cấp nguồn đúng dải 5 đến 24 VDC.
- Không để trục chịu lực ngang hoặc va đập.
- Tránh kéo căng cáp, tránh uốn gập mạnh ở sát thân.
- Kiểm tra bộ đếm hoặc PLC nhận được tần số xung ở tốc độ cao nhất của máy.
Câu hỏi thường gặp
E6B2-CWZ6C dùng nguồn bao nhiêu volt?
5 đến 24 VDC theo nhãn hộp.
Độ phân giải là bao nhiêu?
500 xung/vòng (500P/R) theo nhãn hộp.
Xuất xứ ở đâu?
Nhãn hộp ghi MADE IN CHINA.
Mua Omron E6B2-CWZ6C tại NTN
CÔNG TY TNHH KỸ THUẬT NTN nhận báo giá và tư vấn chọn encoder, khớp nối và phụ kiện đi kèm. Bạn gửi mã E6B2-CWZ6C, số lượng và loại bộ đếm hoặc PLC đang dùng để NTN kiểm tra sự tương thích.
Tóm lại, Omron E6B2-CWZ6C là encoder quay 500P/R, nguồn 5-24 VDC, cáp nối sẵn. Hãy nối trục đồng tâm, đấu dây đúng bảng màu của hãng và không gõ vào trục.
