Koganei V100E1-LF-SR là van điện từ chân không dạng vuông, tác động trực tiếp, 3 cổng, dải làm việc −100 đến 0 kPa của Koganei (Nhật Bản). Van có cổng ren Rc1/8, coil 24 VDC kèm đèn LED chỉ báo và diode chống xung, tiết diện hữu hiệu 5 mm² (Cv 0,28), khối lượng khoảng 190 g. Bài viết này tóm tắt thông số, cách giải mã model, cách lắp và các mã liên quan để bạn chọn đúng.
Koganei V100E1-LF-SR là van gì?
V100E1-LF-SR thuộc dòng V100, nhóm van điện từ chân không dạng vuông (square type) 2 và 3 cổng của Koganei. Van dùng pít-tông cân bằng áp suất (pressure-balance poppet) nên lực tác động nhỏ, phù hợp chu kỳ đóng mở cao và cho lưu lượng lớn trong thân gọn. Dòng V100 có thể dùng như van thường đóng hoặc thường mở, cổng và chiều dòng linh hoạt, và dùng được làm van chọn (selector) hoặc van chia (divider).
Koganei là hãng Nhật Bản chuyên xi lanh, van khí nén và thiết bị chân không (bơm, ejector, giác hút).
Giải mã ký hiệu model V100E1-LF-SR
| Phần mã | Ý nghĩa |
|---|---|
| V100E1 | Van điện từ chân không dòng V100, bản tiêu chuẩn cho chân không |
| (không có -2 / -11) | Mặc định 3 cổng, thường đóng (NC) |
| -LF | Coil có đèn LED chỉ báo (ký hiệu của dòng V100) |
| -SR | Diode chống xung tích hợp, chỉ dùng cho coil DC24V (loại có cực) |
| DC24V | Điện áp coil 24 VDC, in trên nhãn |
Phần “không có -2 / -11” mình suy ra từ bảng mã của catalog, trong đó -2 là 2 cổng và -11 là thường mở. Nếu cần chắc chắn chức năng van thực tế, hãy đối chiếu tem trên thân hoặc hỏi đại lý.

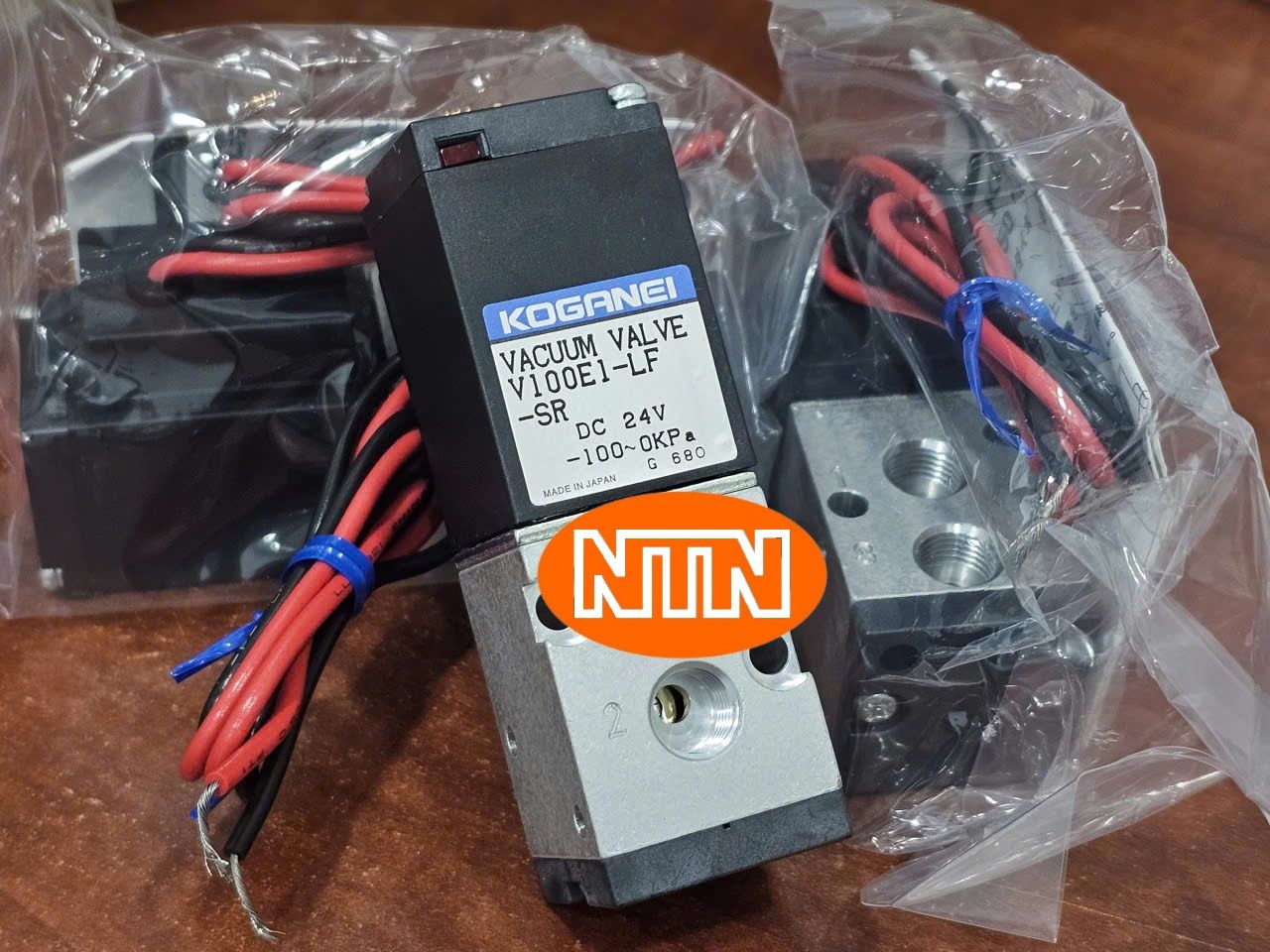

Thông tin in trên nhãn sản phẩm:
| Mục | Nội dung |
|---|---|
| Tên | VACUUM VALVE |
| Model | V100E1-LF-SR |
| Điện áp | DC 24V |
| Dải áp suất | −100 đến 0 kPa |
| Mã nhãn | G 680 |
| Xuất xứ | MADE IN JAPAN |
Bảng thông số kỹ thuật Koganei V100E1-LF-SR
| Thông số | Giá trị |
|---|---|
| Hãng | Koganei |
| Dòng sản phẩm | V100, van điện từ chân không dạng vuông |
| Môi chất | Chân không (dùng không khí, không bôi trơn) |
| Kiểu tác động | Trực tiếp, 2 vị trí, 3 cổng, thường đóng |
| Dải áp suất làm việc | −100 đến 0 kPa |
| Tiết diện hữu hiệu | 5 mm² (Cv 0,28) |
| Cổng kết nối | Rc1/8 |
| Thời gian đáp ứng (DC24V) | Dưới 20/20 ms (ON/OFF) tại −100 kPa |
| Tần số đóng mở tối đa | 5 Hz |
| Nhiệt độ làm việc | 0 đến 50 °C |
| Chịu sốc | 1373 m/s² (ngang), 392,3 m/s² (dọc trục) |
| Hướng lắp | Tùy ý |
| Khối lượng | Khoảng 190 g |
| Điện áp coil | 24 VDC, dải 21,6 đến 26,4 V |
| Dòng khi cấp điện | Khoảng 282 mA (6,8 W) với đèn LED |
| Dòng rò cho phép | 20 mA |
| Điện trở cách điện | 10 MΩ |
| Dây điện | Dây trực tiếp 300 mm, đỏ (+), đen (−) |
| Đèn LED | Màu đỏ |
| Vật liệu thân | Hợp kim nhôm anod hóa |
Các số liệu trên lấy từ catalog van chân không Koganei (dòng V030, V050, V100, V200).
Ưu điểm nổi bật
- Lưu lượng lớn, thân gọn: pít-tông cân bằng áp suất cho tiết diện hữu hiệu 5 mm² trong khối vuông nhỏ, lực tác động nhỏ nên hợp chu kỳ cao.
- Cổng và chiều dòng linh hoạt: có thể dùng làm van thường đóng, thường mở, van chọn hoặc van chia tùy sơ đồ nối.
- Đèn LED và diode chống xung: thấy ngay trạng thái cấp điện, đồng thời bảo vệ ngõ ra PLC khi ngắt coil.
- Không cần bôi trơn, lắp mọi hướng: thuận tiện khi bố trí trên đầu gắp hoặc trong tủ.
- Có tùy chọn non-ion: thêm hậu tố -NCU khi cần loại không dùng vật liệu sinh ion đồng.
Ứng dụng
Koganei V100E1-LF-SR thường dùng để đóng mở đường chân không trong:
- Đầu gắp giác hút (pick and place) trên máy lắp ráp, đóng gói
- Hệ thống bơm chân không hoặc ejector cần cắt/nối chân không theo nhịp máy
- Máy cần phá chân không bằng cách thông khí quyển ở cổng 3
Van V100E1 chỉ dùng cho chân không. Nếu cần cấp khí nén dương để thổi nhả phôi, hãy xem dòng SV100E1.
Hướng dẫn lắp đặt và đấu nối
- Ngắt nguồn điện và xả hết áp trước khi thao tác.
- Thổi sạch đường ống bằng khí nén trước khi nối, tránh phoi, băng keo hoặc rỉ lọt vào van gây rò.
- Nối cổng theo sơ đồ của catalog cho van 3 cổng thường đóng: cổng 1(P) nối nguồn chân không (bơm hoặc ejector), cổng 2(A) nối giác hút, cổng 3(R) thông khí quyển. Nên chọn ống hoặc muffler gắn ở cổng 3 sao cho cản trở thoát khí nhỏ.
- Bắt van bằng lỗ hoặc ren bắt trên thân. Đế bắt tùy chọn -21 không dùng được cùng -LF, nên van này lắp trực tiếp bằng lỗ bắt. Tránh va đập mạnh theo phương ngang.
- Đấu 24 VDC: dây đỏ (+), dây đen (−). Nếu đấu ngược cực, coil không chập nhưng van không hoạt động và đèn LED không sáng.
- Kiểm tra dòng rò của mạch điều khiển không vượt 20 mA để van nhả đúng.
- Khi lắp trong tủ điện hoặc cấp điện liên tục lâu, cần có biện pháp tản nhiệt.
- Lắp bộ lọc khí 40 µm hoặc nhỏ hơn gần van. Không dùng van với dung môi hữu cơ, dầu thủy lực phosphate ester, SO₂, khí clo hay axit.
Model cùng dòng và phụ kiện
- V100E1-2: cùng dòng, bản 2 cổng.
- MV100E1-11: bản thường mở, chỉ dùng trên manifold.
- SV100E1 và MSV100E1-11: dùng cho cả chân không và khí nén dương (0 đến 0,9 MPa).
- Manifold HM□T, HM□U, HM□L: gom 2 đến 10 trạm, cổng Rc1/8.
- Tùy chọn: -39 (đầu nối DIN), -21 (đế bắt, không đi cùng -LF), -75 (muffler, dùng cho manifold kiểu U hoặc L), -NCU (non-ion).
- V050E1 và V200E1: cùng kiểu vuông, V050E1 nhỏ hơn (1,5 mm²), V200E1 lớn hơn (8,5 mm², Rc1/4).
Van chân không cùng loại từ hãng khác
Khi cần phương án khác, bạn có thể tham khảo SMC VK332V hoặc VK334V (dòng VK300), van 3 cổng tác động trực tiếp dạng poppet, dải làm việc từ −101,2 kPa đến 0,1 MPa theo trang Misumi. Đây chỉ là dòng cùng loại để tham khảo, không phải mã thay thế trực tiếp. Trước khi đổi hãng, hãy đối chiếu kích thước lắp, vị trí và cỡ cổng, điện áp coil và lưu lượng.
Câu hỏi thường gặp
V100E1-LF-SR dùng được với khí nén áp dương không?
Không. V100E1 chỉ làm việc trong dải −100 đến 0 kPa. Nếu cần cả chân không và khí nén dương, hãy dùng SV100E1.
Đấu ngược cực có làm hỏng van không?
Coil DC24V không bị chập khi đấu ngược cực, nhưng van không hoạt động và đèn LED không sáng. Hãy nối đỏ (+) và đen (−) cho đúng.
Mua Koganei V100E1-LF-SR tại NTN
CÔNG TY TNHH KỸ THUẬT NTN nhận báo giá và tư vấn chọn van chân không, manifold và giác hút Koganei. Bạn chỉ cần gửi mã V100E1-LF-SR, số lượng và cho biết đường chân không dùng ejector hay bơm. Nếu cần nhả phôi bằng khí nén, NTN có thể đối chiếu bản SV100E1 cùng dòng.
Tóm lại, Koganei V100E1-LF-SR là van chân không 3 cổng thường đóng, 24 VDC, có đèn LED và diode chống xung, phù hợp đóng mở đường chân không cho đầu gắp và máy tự động. Hãy dùng đúng dải −100 đến 0 kPa và đấu đúng cực trước khi đưa vào vận hành.
