Mitsubishi QD77MS2 là module điều khiển chuyển động đơn giản (Simple Motion Unit) thuộc dòng PLC MELSEC-Q của Mitsubishi Electric (Nhật Bản). Nhãn thân ghi nguồn 24VDC 0,1A, 5VDC 0,6A, MADE IN JAPAN. Nhãn hộp ghi mã 1CY101, ngày 2025/3/10. Bài viết này tóm tắt thông tin trên nhãn, cách lắp và các lưu ý khi chọn.
Mitsubishi QD77MS2 là gì?

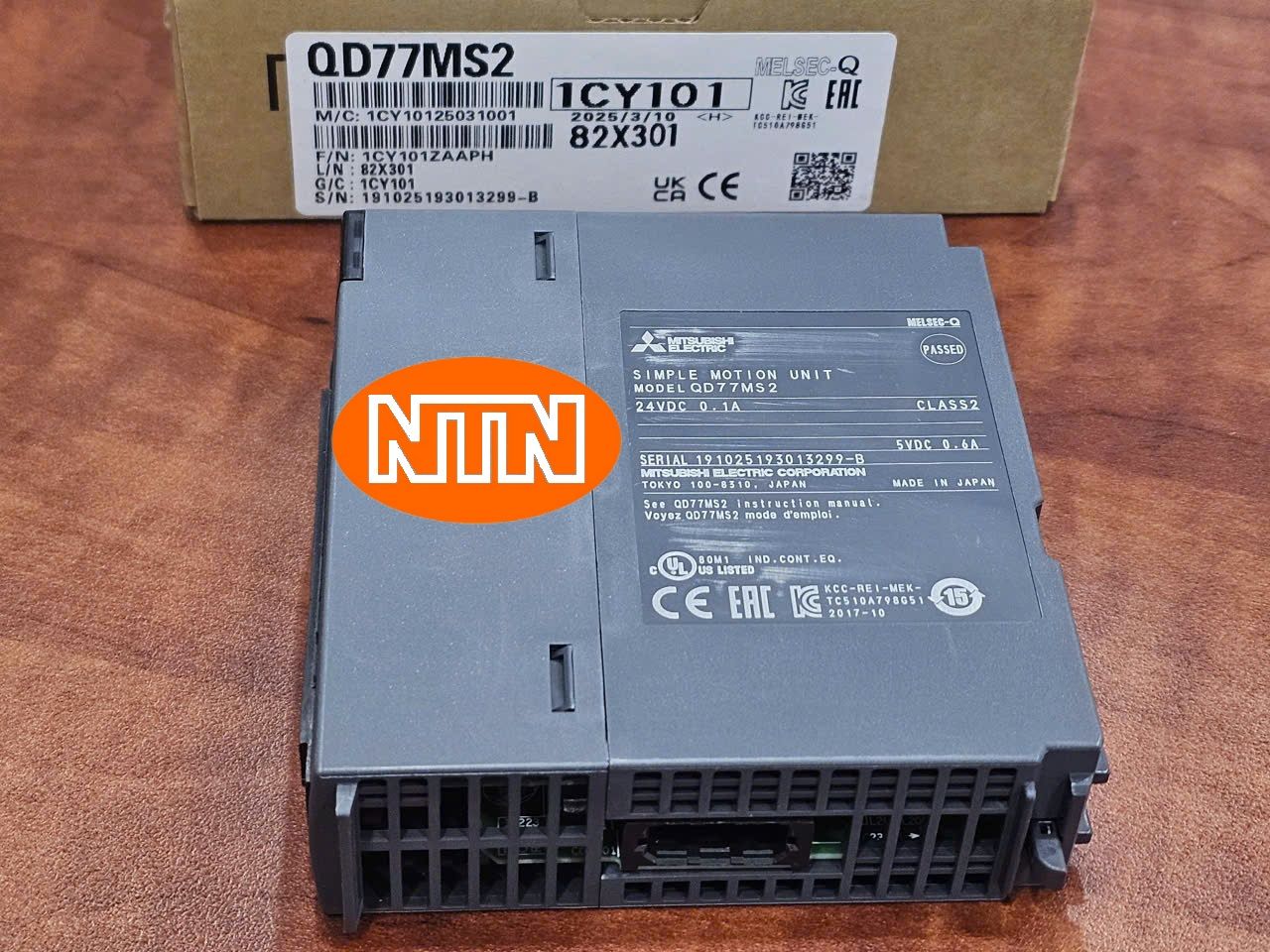

Đây là module lắp vào khung (base) của PLC MELSEC-Q, dùng để điều khiển vị trí và chuyển động cho các trục servo hoặc động cơ. Module nhận lệnh từ CPU PLC, tính toán và phát tín hiệu điều khiển tới bộ servo. Thân module màu xám đậm, có khe thông gió và đầu nối ở mặt dưới. Nhãn thân có dấu PASSED cho biết đã qua kiểm tra xuất xưởng.
Thông tin in trên nhãn hộp
| Mục | Nội dung |
|---|---|
| Model | QD77MS2 |
| Dòng | MELSEC-Q |
| Mã | 1CY101 |
| M/C | 1CY10125031001 |
| F/N | 1CY101ZAAPH |
| L/N | 82X301 |
| G/C | 1CY101 |
| S/N | 191025193013299-B |
| Ngày | 2025/3/10 |
| Chứng nhận | KC, EAC, UKCA, CE |
Thông tin in trên thân
| Mục | Nội dung |
|---|---|
| Tên | SIMPLE MOTION UNIT |
| Model | QD77MS2 |
| Nguồn ngoài | 24VDC 0.1A (CLASS 2) |
| Nguồn nội | 5VDC 0.6A |
| Serial | 191025193013299-B |
| Chứng nhận | CE, EAC, KC, UL (US LISTED) |
| Xuất xứ | MADE IN JAPAN |
Bảng thông số Mitsubishi QD77MS2
| Thông số | Giá trị |
|---|---|
| Hãng | Mitsubishi Electric (Nhật Bản) |
| Dòng | MELSEC-Q |
| Loại | Simple Motion Unit |
| Nguồn 24 VDC | 0,1 A |
| Nguồn 5 VDC | 0,6 A |
| Serial | 191025193013299-B |
| Xuất xứ | Nhật Bản |
Hai giá trị dòng điện lấy từ nhãn thân. 24VDC là nguồn cấp ngoài còn 5VDC là nguồn lấy từ khung PLC, đây là cách hiểu thông thường, bạn nên đối chiếu thêm với tài liệu hãng.
Ưu điểm nổi bật
- Module chuyên dùng điều khiển chuyển động, giảm tải cho CPU PLC.
- Thuộc dòng MELSEC-Q, ghép được với hệ PLC Q có sẵn.
- Nhãn có đầy đủ chứng nhận CE, UL, KC, EAC.
- Hàng Nhật Bản, thương hiệu Mitsubishi Electric.
Ứng dụng
- Điều khiển vị trí trục servo trong máy lắp ráp, máy đóng gói.
- Máy cần định vị chính xác, bàn trượt, cơ cấu đa trục.
- Mở rộng chức năng chuyển động cho hệ PLC MELSEC-Q.
Hướng dẫn lắp đặt
- Ngắt toàn bộ nguồn của PLC trước khi lắp hoặc tháo module.
- Chọn đúng khe trên khung base MELSEC-Q, đưa module vào khớp rãnh rồi cố định bằng chốt hoặc vít theo hướng dẫn hãng.
- Đấu nguồn 24VDC cấp ngoài đúng cực theo tài liệu của hãng.
- Đấu cáp tới bộ servo và các tín hiệu vào ra theo sơ đồ của hãng, không đoán theo ký hiệu.
- Cài thông số và chương trình bằng phần mềm lập trình của Mitsubishi.
- Chạy thử tốc độ thấp, kiểm tra chiều quay và vị trí trước khi chạy máy.
Lưu ý khi đặt hàng
- Đối chiếu đủ mã QD77MS2.
- Kiểm tra CPU và khung base PLC đang dùng có tương thích không.
- Muốn chắc về số trục và loại servo kết nối, hỏi NTN để đối chiếu catalog.
Câu hỏi thường gặp
QD77MS2 là module gì?
Là Simple Motion Unit thuộc dòng MELSEC-Q, theo nhãn trên thân.
Nguồn cấp bao nhiêu?
Nhãn ghi 24VDC 0,1A và 5VDC 0,6A.
Sản xuất ở đâu?
MADE IN JAPAN theo nhãn.
Mua Mitsubishi QD77MS2 tại NTN
CÔNG TY TNHH KỸ THUẬT NTN nhận báo giá và tư vấn chọn PLC, module và servo Mitsubishi. Bạn gửi mã QD77MS2, số lượng và loại CPU đang dùng để NTN kiểm tra sự tương thích.
Tóm lại, Mitsubishi QD77MS2 là module điều khiển chuyển động đơn giản của dòng MELSEC-Q, nguồn 24VDC 0,1A và 5VDC 0,6A, sản xuất tại Nhật Bản. Hãy ngắt nguồn khi lắp và kiểm tra tương thích PLC trước khi đặt hàng.
