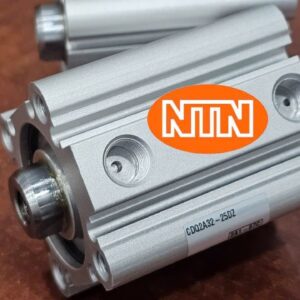

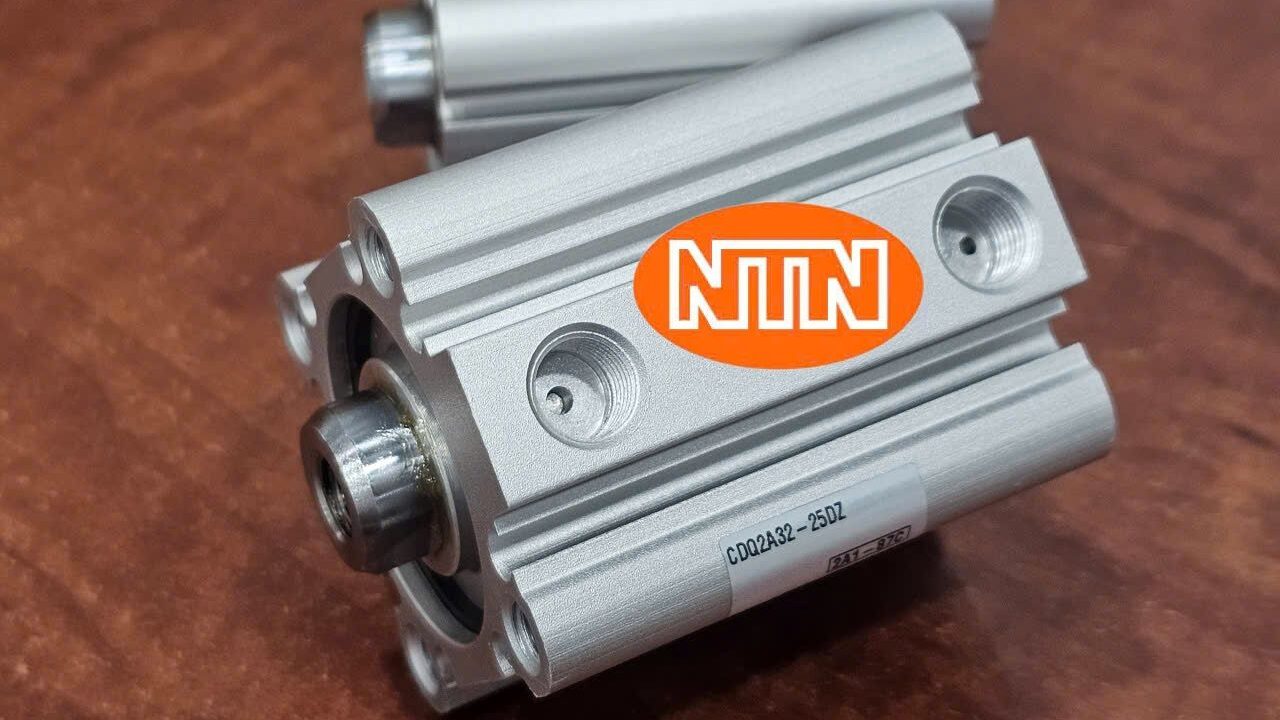

SMC CDQ2A32-25DZ là xi lanh khí nén compact thuộc dòng CQ2/CDQ2 Series của SMC. Sản phẩm có thiết kế mỏng, nhỏ gọn, giúp tiết kiệm không gian lắp đặt trong các cơ cấu máy và hệ thống tự động hóa.
Model CDQ2A32-25DZ là loại xi lanh tác động kép, ty đơn, đường kính piston Ø32 mm, hành trình 25 mm và được tích hợp nam châm bên trong để có thể lắp cảm biến từ.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | SMC |
| Model | CDQ2A32-25DZ |
| Series | CQ2 / CDQ2 Series |
| Loại sản phẩm | Xi lanh khí nén compact |
| Kiểu hoạt động | Tác động kép |
| Kiểu ty | Ty đơn |
| Đường kính piston | Ø32 mm |
| Hành trình | 25 mm |
| Nam châm piston | Có |
| Kiểu lắp | Taro ren cả hai đầu |
| Ren cổng khí | Rc1/8 |
| Ren đầu ty | M8 × 1.25 |
| Kiểu đầu ty | Ren trong |
| Rãnh lắp cảm biến | Có – Z type |
| Số mặt có thể lắp cảm biến | 4 mặt |
| Áp suất làm việc | 0.05 – 1.0 MPa |
| Áp suất chịu được | 1.5 MPa |
| Môi chất | Khí nén |
| Nhiệt độ hoạt động | -10 đến +60°C |
| Bôi trơn | Không yêu cầu trong điều kiện vận hành tiêu chuẩn |
Các thông số cấu hình chính của mã CDQ2A32-25DZ gồm Ø32 mm, hành trình 25 mm, tác động kép, nam châm tích hợp, kiểu lắp taro hai đầu và cổng Rc1/8 được đối chiếu với catalog CQ2/CDQ2 của SMC.
Đặc điểm nổi bật
- Thiết kế compact, thân mỏng, giúp tiết kiệm không gian.
- Đường kính piston Ø32 mm.
- Hành trình tiêu chuẩn 25 mm.
- Xi lanh tác động kép, điều khiển chuyển động tiến và lùi bằng khí nén.
- Tích hợp nam châm trên piston.
- Có thể lắp cảm biến hành trình trên 4 mặt thân xi lanh đối với kích thước Ø32 mm.
- Kiểu lắp taro ren cả hai đầu, thuận tiện gá trực tiếp vào máy.
- Đầu ty chuẩn ren trong M8 × 1.25.
- Cổng khí Rc1/8.
- Phù hợp cho các cơ cấu tự động hóa yêu cầu kích thước lắp đặt nhỏ gọn.
Giải thích mã CDQ2A32-25DZ
| Ký hiệu | Ý nghĩa |
|---|---|
| C | Xi lanh compact |
| D | Tích hợp nam châm |
| Q2 | Dòng xi lanh CQ2 |
| A | Kiểu lắp taro ren cả hai đầu |
| 32 | Đường kính piston Ø32 mm |
| 25 | Hành trình 25 mm |
| D | Xi lanh có nam châm tích hợp |
| Z | Có rãnh lắp cảm biến tự động |
Cấu hình mã này tương ứng với dòng xi lanh compact CQ2 của SMC, trong đó A = Both Ends Tapped Style, 32 = bore 32 mm, 25 = stroke 25 mm, D = Built-in Magnet và Z = Auto Switch Mounting Groove.
Nguyên lý hoạt động
SMC CDQ2A32-25DZ hoạt động theo nguyên lý tác động kép. Khí nén được cấp luân phiên vào hai khoang của xi lanh để điều khiển piston và ty chuyển động.
- Cấp khí vào một phía piston → ty piston di chuyển ra.
- Cấp khí vào phía còn lại → ty piston thu về.
Nhờ nam châm tích hợp, có thể lắp thêm cảm biến từ để phát hiện vị trí piston và gửi tín hiệu về PLC hoặc hệ thống điều khiển.
Ứng dụng
Xi lanh SMC CDQ2A32-25DZ phù hợp sử dụng trong:
- Máy tự động hóa.
- Máy đóng gói.
- Máy lắp ráp.
- Cơ cấu đẩy sản phẩm.
- Cơ cấu chặn trên băng tải.
- Đồ gá khí nén.
- Máy cấp phôi.
- Cơ cấu kẹp và định vị.
- Hệ thống Pick & Place.
- Dây chuyền sản xuất công nghiệp.
Ưu điểm
CDQ2A32-25DZ có lợi thế về thiết kế mỏng gọn so với nhiều loại xi lanh tiêu chuẩn, phù hợp khi không gian lắp đặt bị hạn chế. Kiểu lắp taro cả hai đầu giúp việc gá xi lanh trực tiếp lên máy thuận tiện hơn.
Nam châm tích hợp và rãnh lắp cảm biến cũng hỗ trợ việc giám sát vị trí xi lanh trong các hệ thống tự động hóa. Dòng CQ2/CDQ2 của SMC có thể lắp các auto switch nhỏ trên các bề mặt của thân xi lanh theo cấu hình series.
Lưu ý khi lựa chọn
Khi thay thế SMC CDQ2A32-25DZ, nên kiểm tra chính xác:
- Đường kính piston Ø32 mm.
- Hành trình 25 mm.
- Kiểu lắp A – taro cả hai đầu.
- Có nam châm tích hợp.
- Rãnh lắp cảm biến Z type.
- Cổng khí Rc1/8.
- Đầu ty ren trong M8 × 1.25.
Không nên chỉ chọn theo thông số Ø32 × 25 mm, vì các phiên bản CQ2 có thể khác nhau về kiểu lắp, ren cổng, đầu ty và tùy chọn cảm biến.
