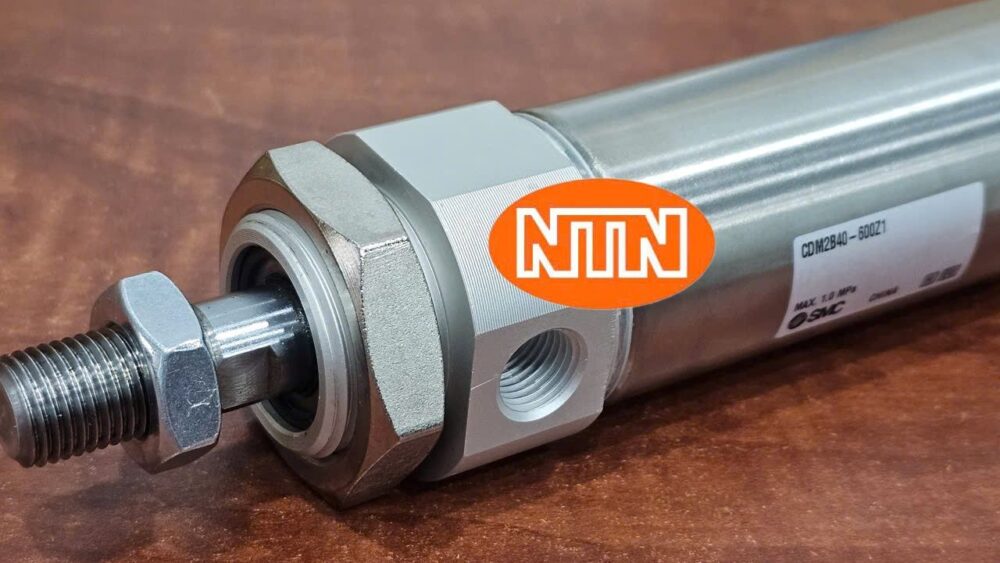

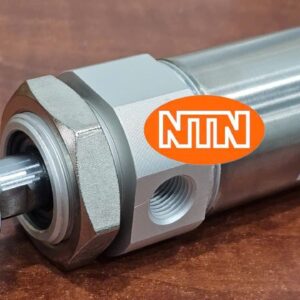

SMC CDM2B40-600Z1 là xi lanh khí nén tiêu chuẩn thân tròn thuộc dòng CM2/CDM2 Series của SMC. Đây là loại xi lanh tác động kép, ty đơn, tích hợp nam châm bên trong piston để có thể sử dụng với cảm biến hành trình.
Model có đường kính piston Ø40 mm và hành trình 600 mm, phù hợp cho các cơ cấu cần hành trình dài trong máy tự động hóa và dây chuyền sản xuất.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | SMC |
| Model | CDM2B40-600Z1 |
| Series | CM2/CDM2-Z1 |
| Loại sản phẩm | Xi lanh khí nén thân tròn |
| Kiểu hoạt động | Tác động kép |
| Kiểu ty | Ty đơn |
| Đường kính piston | Ø40 mm |
| Hành trình | 600 mm |
| Nam châm piston | Có |
| Kiểu lắp | B – Basic style |
| Kiểu đệm cuối hành trình | Rubber bumper |
| Ren cổng khí | Rc |
| Kiểu đầu ty | Ren ngoài |
| Cảm biến hành trình | Có thể lắp Auto Switch |
| Cảm biến đi kèm | Không kèm theo theo cấu hình tiêu chuẩn |
| Số lượng cảm biến | 0 hoặc 2 tùy cấu hình đặt hàng |
| Môi chất | Khí nén |
Cấu hình D = có nam châm, B = kiểu cơ bản, 40 = bore Ø40 mm, 600 = hành trình 600 mm, Z1 = phiên bản dòng CM2 thế hệ mới được đối chiếu theo thông tin catalog SMC và cấu hình model tương ứng.
Đặc điểm nổi bật
- Đường kính piston Ø40 mm.
- Hành trình dài 600 mm.
- Xi lanh tác động kép, điều khiển cả hành trình ra và vào bằng khí nén.
- Tích hợp nam châm piston, thuận tiện lắp cảm biến từ.
- Thiết kế thân tròn tiêu chuẩn, phù hợp nhiều loại máy công nghiệp.
- Kiểu lắp Basic style, dễ kết hợp với các phụ kiện gá lắp.
- Sử dụng đệm cao su ở cuối hành trình.
- Có thể điều chỉnh vị trí cảm biến hành trình thuận tiện.
Giải thích mã CDM2B40-600Z1
| Ký hiệu | Ý nghĩa |
|---|---|
| C | Xi lanh khí nén |
| D | Có nam châm tích hợp để sử dụng Auto Switch |
| M2 | Dòng xi lanh thân tròn CM2/CDM2 |
| B | Kiểu lắp cơ bản – Basic style |
| 40 | Đường kính piston Ø40 mm |
| 600 | Hành trình 600 mm |
| Z1 | Phiên bản dòng CM2 thế hệ mới |
Dòng CM2-Z1 của SMC bao gồm các xi lanh tiêu chuẩn tác động kép, ty đơn với đường kính piston từ 20 đến 40 mm.
Nguyên lý hoạt động
SMC CDM2B40-600Z1 hoạt động theo nguyên lý xi lanh tác động kép.
Khi cấp khí nén vào một phía của piston, ty xi lanh di chuyển ra. Khi cấp khí vào phía đối diện, piston và ty di chuyển về. Nhờ đó, cả hai chiều chuyển động đều được điều khiển bằng khí nén.
Nam châm tích hợp trong piston cho phép sử dụng cảm biến Auto Switch để phát hiện vị trí piston, phục vụ việc giám sát hành trình và gửi tín hiệu về PLC hoặc hệ thống điều khiển.
Ứng dụng
Xi lanh SMC CDM2B40-600Z1 phù hợp sử dụng trong:
- Máy tự động hóa.
- Dây chuyền sản xuất.
- Máy đóng gói.
- Máy lắp ráp.
- Cơ cấu đẩy và kéo sản phẩm.
- Cơ cấu dịch chuyển tuyến tính hành trình dài.
- Máy cấp phôi.
- Hệ thống định vị.
- Thiết bị chế tạo máy.
- Các hệ thống khí nén công nghiệp.
Ưu điểm
Với bore Ø40 mm và hành trình 600 mm, CDM2B40-600Z1 phù hợp cho các cơ cấu cần chuyển động tuyến tính tương đối dài. Thiết kế thân tròn tiêu chuẩn giúp dễ dàng tích hợp vào nhiều loại thiết bị, đồng thời nam châm tích hợp hỗ trợ việc bổ sung chức năng giám sát vị trí bằng cảm biến.
Lưu ý khi lựa chọn
Khi thay thế hoặc đặt mua SMC CDM2B40-600Z1, cần kiểm tra:
- Đúng mã CDM2B40-600Z1.
- Đường kính piston Ø40 mm.
- Hành trình 600 mm.
- Xi lanh tác động kép.
- Có nam châm tích hợp.
- Kiểu lắp B – Basic style.
- Kiểu ren cổng khí và ren đầu ty.
- Chiều dài tổng thể và kích thước gá lắp.
- Có cần kèm cảm biến Auto Switch hay không.
Lưu ý: SMC cho biết dòng CM2-Z tiêu chuẩn trước đây đã được thay thế bằng CM2-Z1 từ sau tháng 11/2025, vì vậy khi đặt hàng mới nên kiểm tra chính xác mã thay thế hoặc tình trạng model cũ với nhà cung cấp.
