Koganei TBDA16X100 là xi lanh khí nén hai ty song song dòng B của Koganei (Nhật Bản), hoạt động hai chiều, đường kính piston 16 mm và hành trình 100 mm, là mốc hành trình tiêu chuẩn dài nhất của cỡ bore 16. Nhãn trên thân và hộp đều ghi sản xuất tại Việt Nam. Hai ty nối chung một tấm đầu giúp chống xoay mà không cần thêm thanh dẫn. Bài viết này tóm tắt thông số, cách giải mã model, hướng dẫn lắp và các mã liên quan để bạn chọn đúng.
Koganei TBDA16X100 là xi lanh gì?
TBDA16X100 thuộc dòng Twin Rod Cylinder B (TBDA) của Koganei, nhóm xi lanh chống xoay gộp hai xi lanh trong một thân vuông dẹt. Tấm đầu nối hai ty giữ hướng cho tải trong suốt hành trình, nên thiết kế máy bớt được thanh dẫn và chi tiết đi kèm. Theo mô tả của Misumi, dòng này lắp trực tiếp, có nam châm cho cảm biến hành trình là trang bị tiêu chuẩn và có lỗ bắt ở 5 vị trí trên 3 mặt.
Koganei là hãng Nhật Bản chuyên xi lanh, van, thiết bị chân không và nhiều thiết bị khí nén khác.
Giải mã ký hiệu model TBDA16X100
| Phần mã | Ý nghĩa |
|---|---|
| TBDA | Twin Rod Cylinder dòng B, hoạt động hai chiều (Double Acting) |
| 16 | Đường kính piston 16 mm |
| 100 | Hành trình 100 mm |
Bore 16 có các hành trình tiêu chuẩn từ 10 đến 100 mm theo bước 10 mm, nên 100 mm là hành trình tiêu chuẩn dài nhất. Hành trình tối đa có thể chế tạo theo yêu cầu là 200 mm.

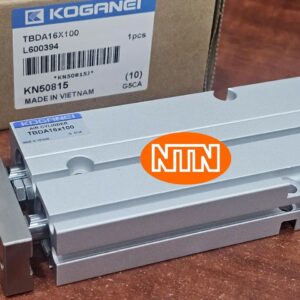

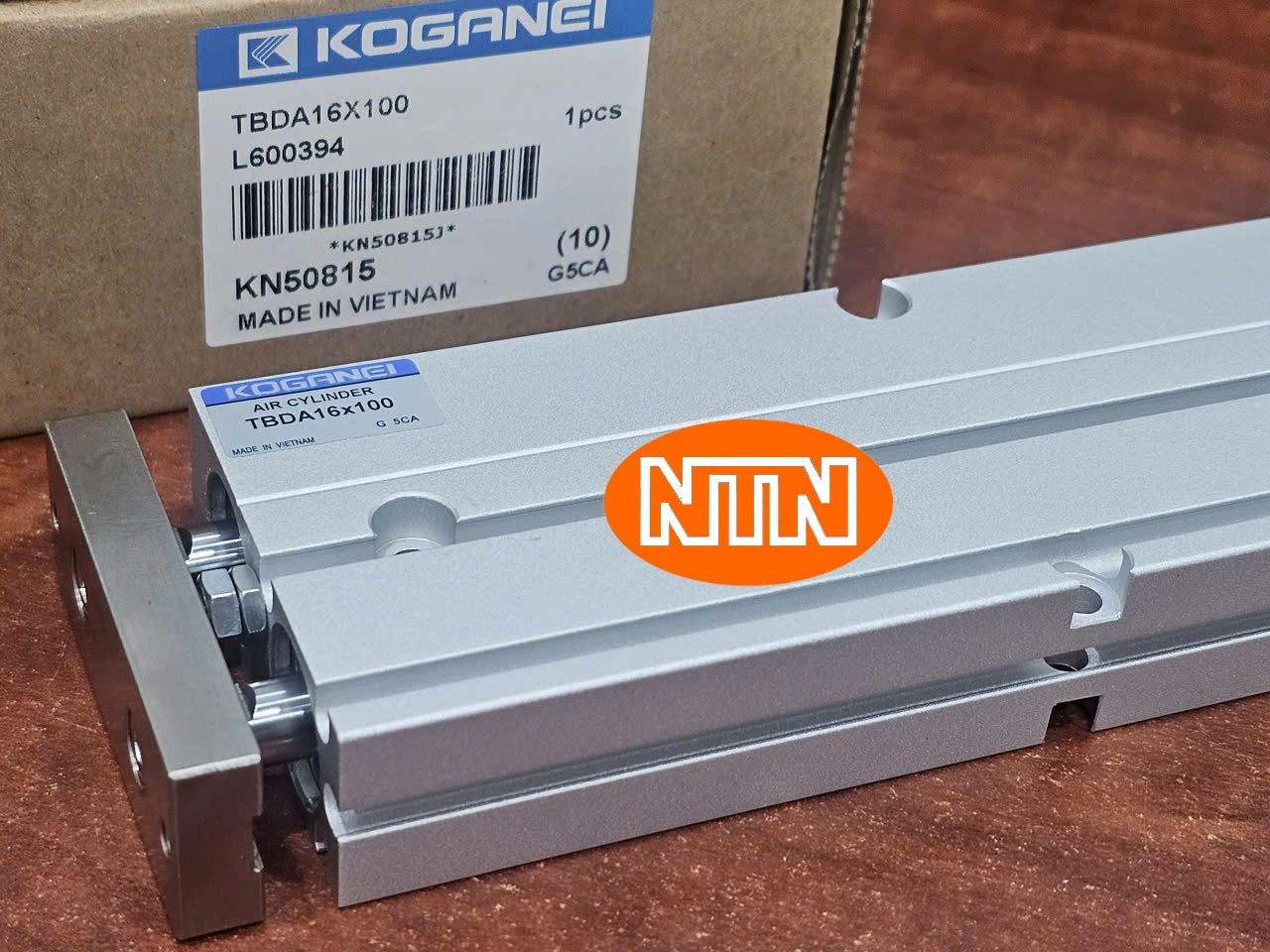

Thông tin trên nhãn và bao bì:
| Mục | Nội dung |
|---|---|
| Tên | AIR CYLINDER TBDA16x100 |
| Mã trên hộp | L600394, KN50815 |
| Số lượng | 1 pcs |
| Mã nhãn | G 5CA, (10) |
| Xuất xứ | MADE IN VIETNAM |
Bảng thông số kỹ thuật Koganei TBDA16X100
| Thông số | Giá trị |
|---|---|
| Hãng | Koganei |
| Dòng sản phẩm | TBDA, Twin Rod Cylinder B |
| Kiểu hoạt động | Hai chiều (Double Acting) |
| Lưu chất | Khí nén |
| Đường kính piston | 16 mm |
| Hành trình | 100 mm (tiêu chuẩn dài nhất của bore 16) |
| Dải áp suất làm việc | 0,1 đến 0,7 MPa |
| Áp suất thử (proof) | 1,05 MPa |
| Nhiệt độ làm việc | 0 đến 60 °C |
| Tốc độ làm việc | 100 đến 500 mm/s |
| Giảm chấn | Đệm cao su (rubber bumper) |
| Bôi trơn | Không cần (nếu bôi trơn, dùng dầu turbine ISO VG32 tương đương) |
| Độ chính xác chống xoay | ±0,3° |
| Chỉnh hành trình phía kéo | -5 đến 0 mm so với hành trình quy định |
| Cổng khí | M5 × 0,8 |
| Kiểu lắp | Lắp cạnh (side mount) |
| Vật liệu | Thân hợp kim nhôm anod hóa, ty thép cứng mạ crôm |
| Xuất xứ | Việt Nam (theo nhãn) |
Số liệu lấy từ trang sản phẩm Misumi cho dòng Twin Rod Cylinder B của Koganei. Mình chưa tìm được bảng lực đẩy, tải cho phép và khối lượng riêng cho TBDA16X100, nên hãy xem catalog Koganei nếu cần các số này.
Ưu điểm nổi bật
- Chống xoay không cần guide: hai ty song song giữ hướng tấm đầu, độ chính xác chống xoay ±0,3°.
- Hành trình dài trong thân gọn: 100 mm là mốc dài nhất trong dải tiêu chuẩn của bore 16, phù hợp cơ cấu cần dịch chuyển xa mà vẫn dẹt.
- Lắp trực tiếp, bắt nhiều vị trí: thân vuông dẹt, lỗ bắt ở 5 vị trí trên 3 mặt, dễ bố trí trong máy.
- Nam châm sẵn cho cảm biến: có thể gắn auto switch để giám sát vị trí đầu và cuối hành trình.
- Chỉnh được hành trình phía kéo: điều chỉnh -5 đến 0 mm.
Ứng dụng
Koganei TBDA16X100 thường dùng để đẩy, nâng hoặc dịch chuyển tải nhẹ cần giữ đúng hướng trong:
- Cơ cấu đẩy, chặn, nâng hạ trong máy lắp ráp, đóng gói, kiểm tra
- Cơ cấu dịch chuyển tấm tải hành trình dài trên máy tự động
- Thay thế xi lanh đơn kèm thanh dẫn khi không gian hẹp
Hướng dẫn lắp đặt và đấu nối
- Ngắt khí và xả hết áp trước khi thao tác.
- Bắt thân xi lanh bằng các lỗ và ren bắt trên thân, siết đều để thân không bị vênh. Với hành trình 100 mm, nên đỡ thân chắc chắn để ty không bị võng khi mang tải.
- Gắn tải lên tấm đầu có sẵn lỗ ren. Tránh tải lệch tâm hoặc lực ngang quá lớn, và kiểm tra tải cho phép trong catalog.
- Nối ống khí vào hai cổng M5 × 0,8, dùng van tiết lưu (speed controller) để chỉnh tốc độ.
- Chỉnh hành trình phía kéo trong khoảng -5 đến 0 mm nếu cần, rồi khóa đai ốc.
- Nếu cần giám sát vị trí, gắn auto switch (mua riêng) vào rãnh cảm biến, nam châm đã có sẵn.
- Chạy thử trong dải 0,1 đến 0,7 MPa và tốc độ 100 đến 500 mm/s. Do giảm chấn bằng cao su, nên giảm tốc khi tải nặng hoặc chạy sát cuối hành trình.
Model cùng dòng và phụ kiện
- TBDA16X70: cùng bore 16, hành trình 70 mm, khi không cần hành trình dài tối đa.
- TBDA10, TBDA20, TBDA25, TBDA32: các cỡ bore khác của dòng B (10, 16, 20, 25, 32 mm). Bore 25 và 32 dùng cổng Rc1/8.
- TDA6: bản bore 6 mm.
- ATBDA (Alpha Twin Rod): dùng ổ bi tuyến tính ở phần dẫn hướng, độ chính xác chống xoay cao hơn.
- XDA (Axis Cylinder): có cơ cấu dẫn hướng hai bên tích hợp trong thân.
Xi lanh hai ty cùng loại từ hãng khác
Khi cần phương án khác, bạn có thể tham khảo SMC CXS (ví dụ CXSM15), xi lanh hai ty ổ trượt với các bore 6, 10, 15, 20, 25, 32 mm và hành trình đến 100 mm, hoặc SMC MXS16 (dual rod guided, bore 16). Đây chỉ là dòng cùng loại để tham khảo, không phải mã thay thế trực tiếp. Trước khi đổi hãng, hãy đối chiếu bore, hành trình, kích thước lắp, tấm đầu và cỡ cổng khí.
Câu hỏi thường gặp
TBDA16X100 khác TBDA16X70 ở điểm nào?
Hai mã cùng dòng và cùng bore 16, chỉ khác hành trình: 100 mm so với 70 mm. Các thông số áp suất, tốc độ và chống xoay theo catalog là như nhau.
TBDA16X100 có sẵn nam châm cho cảm biến không?
Theo mô tả của Misumi cho dòng TBDA, nam châm cho cảm biến hành trình là trang bị tiêu chuẩn. Bạn chỉ cần mua thêm auto switch.
Mua Koganei TBDA16X100 tại NTN
CÔNG TY TNHH KỸ THUẬT NTN nhận báo giá và tư vấn chọn xi lanh, van tiết lưu và cảm biến cho xi lanh Koganei. Bạn chỉ cần gửi mã TBDA16X100, số lượng và cho biết có cần auto switch kèm theo không. Nếu hành trình 70 mm đã đủ, NTN cũng có sẵn thông tin cho Koganei TBDA16X70.
Tóm lại, Koganei TBDA16X100 là xi lanh hai ty bore 16, hành trình 100 mm, chống xoay không cần guide, có nam châm cho cảm biến. Hãy kiểm tra tải ngang, độ võng của ty và dải áp suất 0,1 đến 0,7 MPa trước khi đưa vào sử dụng.
