Omron H3BA-N8H là rơ le thời gian (Time Relay) của Omron, dải thời gian 1,2 giây đến 300 giờ, nguồn 220 VAC, 50/60 Hz. Nhãn hộp ghi TYPE H3BA-N8H, LOT No. 20526M và MADE IN CHINA. Bài viết này tóm tắt thông tin trên nhãn, cách lắp, đấu nối và lưu ý khi dùng.
Omron H3BA-N8H là gì?

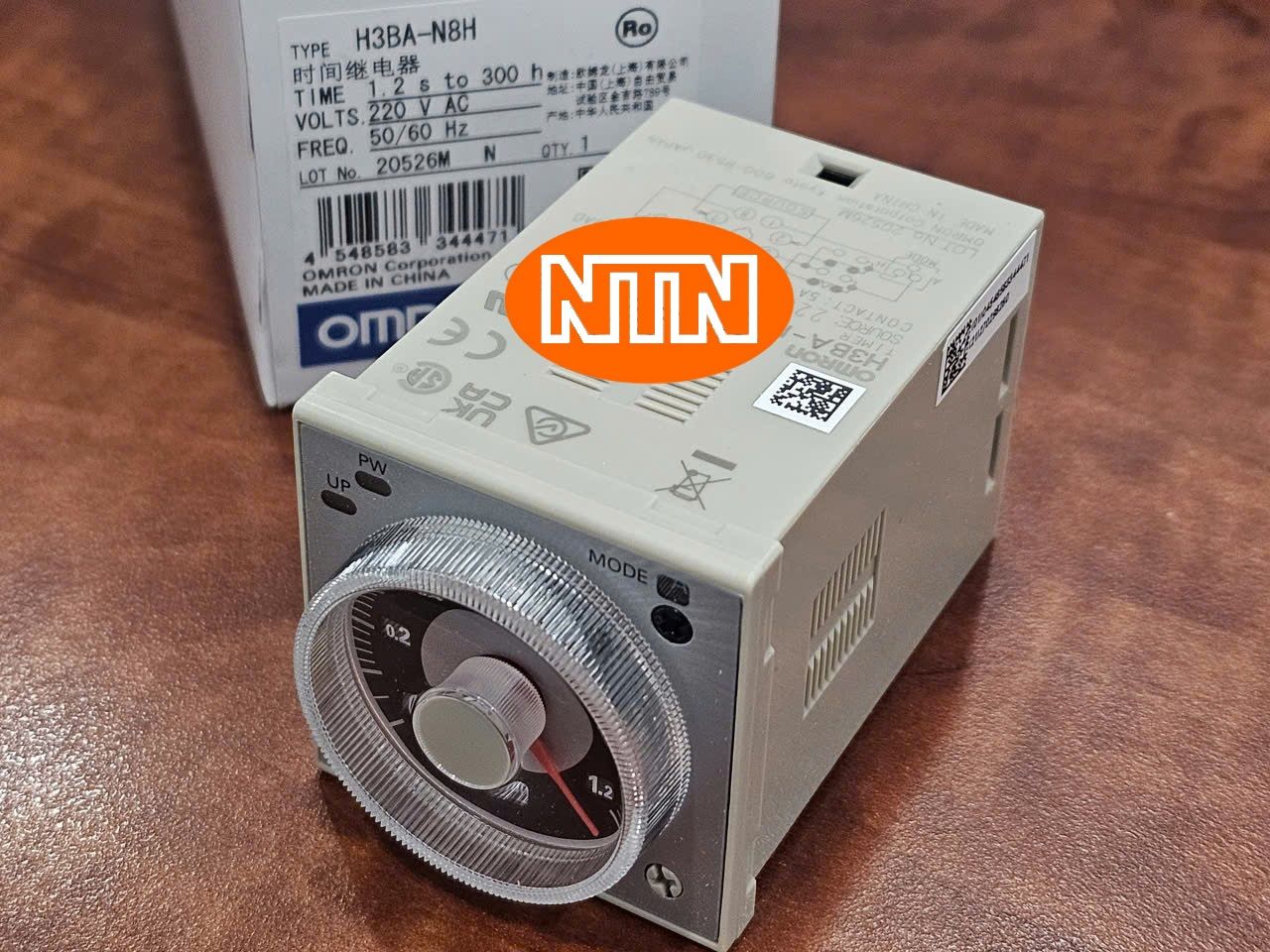

Đây là rơ le thời gian dùng để đóng hoặc ngắt tiếp điểm sau một khoảng thời gian cài đặt. Mặt trước có núm xoay chỉnh thời gian trong vòng chia vạch, kim đỏ chỉ giá trị, đèn PW báo có nguồn, đèn UP báo trạng thái thời gian, và nút MODE để chọn chế độ hoạt động. Thân nhựa màu be nhạt, mặt trước viền kim loại. Mặt trên thân in sơ đồ đấu dây và thông số.
Giải mã ký hiệu model H3BA-N8H
| Phần mã | Ý nghĩa |
|---|---|
| H3BA | Dòng rơ le thời gian H3BA của Omron |
| N8H | Hậu tố của model (cần catalog để xác định) |
Thông tin in trên nhãn hộp
| Mục | Nội dung |
|---|---|
| Hãng | OMRON Corporation |
| Loại | 时间继电器 (TIME RELAY) |
| Type | H3BA-N8H |
| Dải thời gian | 1.2 s to 300 h |
| Điện áp | 220 V AC |
| Tần số | 50/60 Hz |
| LOT No. | 20526M |
| Số lượng | 1 |
| Xuất xứ | MADE IN CHINA |
Bảng thông số Omron H3BA-N8H
| Thông số | Giá trị |
|---|---|
| Hãng | Omron |
| Loại | Rơ le thời gian |
| Dòng | H3BA |
| Dải thời gian | 1,2 giây đến 300 giờ |
| Điện áp nguồn | 220 VAC |
| Tần số | 50/60 Hz |
| Chỉnh thời gian | Núm xoay, kim chỉ đỏ |
| Chọn chế độ | Nút MODE |
| Đèn báo | PW (nguồn), UP (trạng thái thời gian) |
| Chứng nhận | CE, UKCA, RCM |
| Xuất xứ | Trung Quốc |
Dải thời gian 1,2 s đến 300 h nghĩa là gì?
Rơ le này cài được thời gian từ khoảng 1,2 giây đến 300 giờ, bằng cách chọn thang thời gian và xoay núm đến giá trị mong muốn. Thang nhỏ cho độ phân giải mịn, thang lớn cho thời gian dài. Cách chọn thang và chế độ cụ thể cần xem tài liệu hãng.
Ưu điểm nổi bật
- Dải thời gian rộng, từ giây đến hàng trăm giờ, dùng cho nhiều ứng dụng.
- Núm xoay và kim chỉ trực quan, chỉnh nhanh.
- Có đèn PW và UP, theo dõi trạng thái dễ dàng.
- Nút MODE chọn chế độ hoạt động ngay trên mặt.
- Sơ đồ đấu dây in ngay trên thân.
- Thương hiệu Omron, phổ biến trong tủ điện.
Ứng dụng
- Trễ đóng cắt cho motor, quạt, bơm, máy nén trong tủ điện.
- Điều khiển trình tự khởi động hoặc dừng thiết bị.
- Định thời cho máy đóng gói, máy lắp ráp, hệ thống chiếu sáng.
Hướng dẫn lắp đặt và đấu nối
- Ngắt nguồn hoàn toàn trước khi thao tác.
- Lắp rơ le vào đế hoặc vị trí tương thích theo hướng dẫn của hãng, kiểm tra đúng kiểu chân.
- Đấu dây theo sơ đồ in trên thân, không đoán theo ký hiệu.
- Cấp nguồn 220 VAC vào chân nguồn, kiểm tra đèn PW sáng.
- Chọn chế độ bằng nút MODE và chỉnh thang thời gian, xoay núm đến thời gian cần dùng.
- Chạy thử, kiểm tra tiếp điểm đóng cắt đúng thời điểm rồi mới đưa vào vận hành.
Lưu ý khi sử dụng
- Dùng đúng điện áp 220 VAC, không cấp sai điện áp nguồn.
- Không dùng tải vượt quá khả năng đóng cắt của tiếp điểm.
- Tránh nơi quá nóng, ẩm hoặc nhiều bụi.
- Kiểm tra lại thời gian đặt sau khi thay đổi thang hoặc chế độ.
Câu hỏi thường gặp
H3BA-N8H dùng nguồn bao nhiêu volt?
220 VAC, 50/60 Hz theo nhãn hộp.
Dải thời gian là bao nhiêu?
1,2 giây đến 300 giờ theo nhãn hộp.
Mua Omron H3BA-N8H tại NTN
CÔNG TY TNHH KỸ THUẬT NTN nhận báo giá và tư vấn chọn rơ le thời gian, đế cắm và phụ kiện Omron. Bạn gửi mã H3BA-N8H, số lượng và điện áp nguồn của tủ điện để NTN kiểm tra.
Tóm lại, Omron H3BA-N8H là rơ le thời gian dải 1,2 s đến 300 h, nguồn 220 VAC, có nút MODE và đèn báo trạng thái. Hãy đấu dây đúng sơ đồ trên thân và chạy thử trước khi vận hành.
