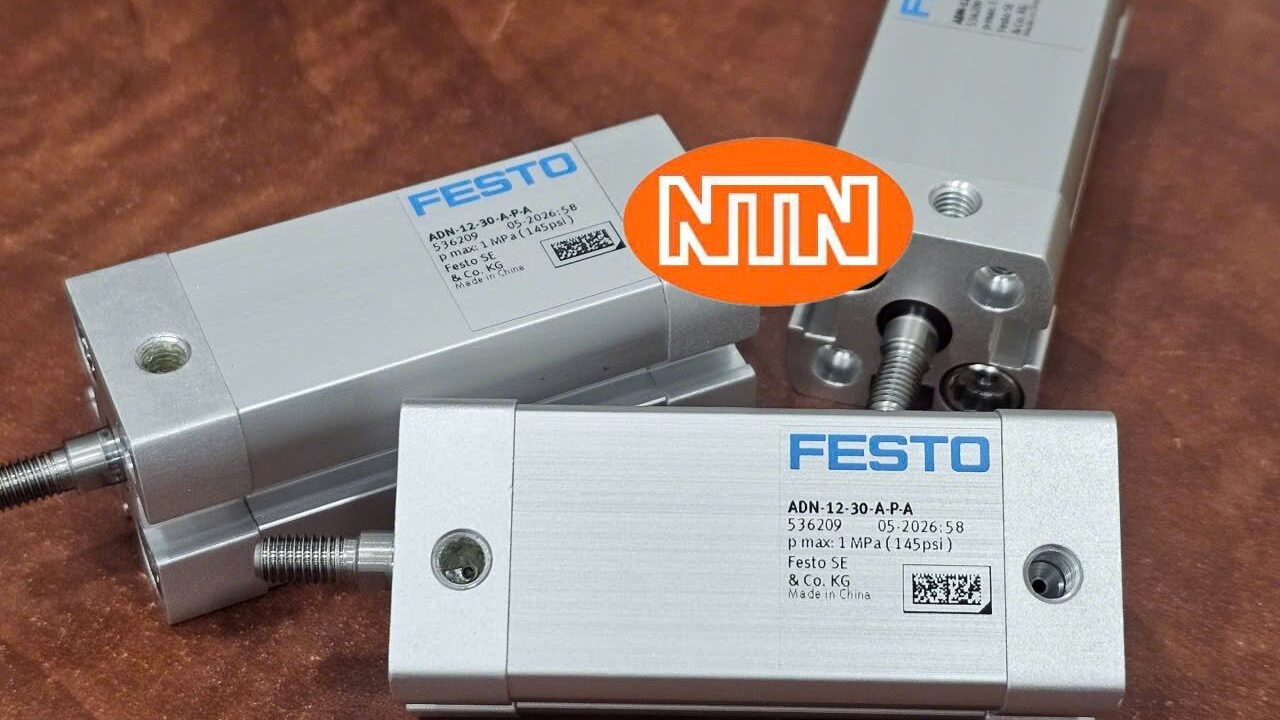

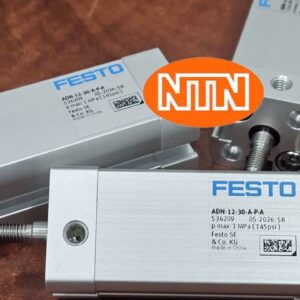

Festo ADN-12-30-A-P-A là xi lanh khí nén compact thuộc dòng ADN Series, mã sản phẩm 536209. Xi lanh được thiết kế theo tiêu chuẩn ISO 21287, với đường kính piston Ø12 mm và hành trình 30 mm.
Sản phẩm là loại tác động kép, ty đơn, phù hợp cho các ứng dụng tự động hóa cần cơ cấu truyền động tuyến tính nhỏ gọn và có khả năng phát hiện vị trí bằng cảm biến từ.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Festo |
| Model | ADN-12-30-A-P-A |
| Mã sản phẩm | 536209 |
| Series | ADN Series |
| Loại sản phẩm | Xi lanh khí nén compact |
| Tiêu chuẩn | ISO 21287 |
| Đường kính piston | Ø12 mm |
| Hành trình | 30 mm |
| Kiểu hoạt động | Tác động kép |
| Kiểu ty | Ty đơn |
| Đầu ty piston | Ren ngoài |
| Ren đầu ty | M5 |
| Phát hiện vị trí | Có thể dùng cảm biến tiệm cận |
| Kiểu giảm chấn | Vòng/đệm đàn hồi ở hai đầu |
| Áp suất làm việc | 0,1 – 1 MPa |
| Quy đổi áp suất | 1 – 10 bar |
| Môi chất | Khí nén theo ISO 8573-1:2010 [7:4:4] |
| Nhiệt độ môi trường | -20 đến +80°C |
| Lực lý thuyết khi tiến tại 6 bar | 68 N |
| Lực lý thuyết khi lùi tại 6 bar | 51 N |
| Năng lượng va đập cuối hành trình | 0,07 J |
| Khối lượng chuyển động | 20 g |
| Kết nối khí nén | M5 |
| Kiểu lắp đặt | Lỗ xuyên, ren trong hoặc dùng phụ kiện |
| Khối lượng sản phẩm | 101 g |
| Cấp chống ăn mòn | CRC 2 |
| Vật liệu cover | Hợp kim nhôm anodized |
| Vật liệu seal | TPE-U (PUR) |
| Tiêu chuẩn môi trường | RoHS compliant |
Các thông số trên được tham khảo từ datasheet chính thức của Festo cho mã 536209.
Đặc điểm nổi bật
- Thiết kế compact, tiết kiệm không gian lắp đặt.
- Đường kính piston Ø12 mm, hành trình 30 mm.
- Hoạt động tác động kép, kiểm soát cả chiều ra và vào.
- Thiết kế theo tiêu chuẩn ISO 21287.
- Ty piston có ren ngoài M5.
- Có thể sử dụng cảm biến phát hiện vị trí.
- Trang bị giảm chấn đàn hồi ở cả hai đầu hành trình.
- Áp suất làm việc lên đến 10 bar.
- Có thể hoạt động trong dải nhiệt độ -20 đến +80°C.
- Phù hợp cho các hệ thống máy tự động hóa có không gian lắp đặt hạn chế.
Giải thích mã ADN-12-30-A-P-A
| Ký hiệu | Ý nghĩa |
|---|---|
| ADN | Dòng xi lanh compact tiêu chuẩn ISO 21287 của Festo |
| 12 | Đường kính piston Ø12 mm |
| 30 | Hành trình 30 mm |
| A | Cấu hình tiêu chuẩn |
| P | Phiên bản piston/ty theo cấu hình của ADN |
| A | Phiên bản tiêu chuẩn |
Mã đặt hàng đầy đủ: ADN-12-30-A-P-A – Part No. 536209.
Nguyên lý hoạt động
Festo ADN-12-30-A-P-A hoạt động theo nguyên lý xi lanh tác động kép. Khí nén được cấp luân phiên vào hai buồng của xi lanh:
- Cấp khí vào phía sau piston → ty xi lanh di chuyển ra.
- Cấp khí vào phía trước piston → ty xi lanh thu về.
Ở áp suất 6 bar, lực lý thuyết khi ty tiến là khoảng 68 N, trong khi lực lý thuyết khi ty lùi là khoảng 51 N. Sự chênh lệch này do diện tích tác dụng của khí nén ở phía có ty piston nhỏ hơn.
Ứng dụng
Xi lanh Festo ADN-12-30-A-P-A phù hợp sử dụng trong:
- Máy tự động hóa.
- Máy lắp ráp.
- Máy đóng gói.
- Cơ cấu đẩy sản phẩm.
- Cơ cấu chặn sản phẩm.
- Cơ cấu định vị.
- Máy cấp phôi.
- Thiết bị Pick & Place.
- Đồ gá khí nén.
- Dây chuyền sản xuất công nghiệp.
Lưu ý khi lựa chọn
Khi thay thế hoặc đặt mua Festo ADN-12-30-A-P-A / 536209, cần kiểm tra:
- Đúng mã 536209.
- Đường kính piston Ø12 mm.
- Hành trình 30 mm.
- Xi lanh tác động kép.
- Ren đầu ty M5.
- Cổng khí M5.
- Kích thước lắp đặt theo chuẩn ISO 21287.
- Có yêu cầu sử dụng cảm biến phát hiện vị trí hay không.
