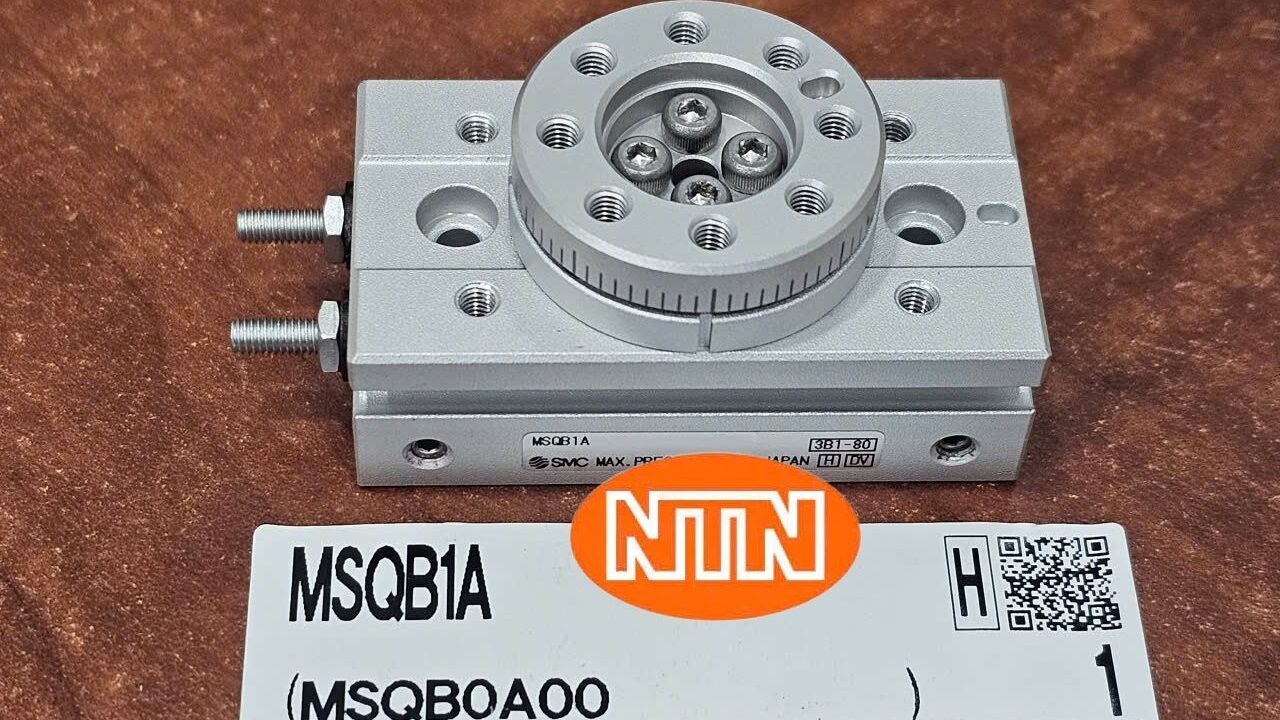

Rotary Table SMC MSQB1A Xi Lanh bàn Xoay

SMC MSQB1A là bàn xoay khí nén dạng rack & pinion thuộc dòng MSQ Series. Sản phẩm tích hợp bàn xoay và cơ cấu truyền động quay trong một thiết kế nhỏ gọn, phù hợp cho các ứng dụng xoay, chuyển hướng và định vị chi tiết trong máy tự động hóa.

Model MSQB1A thuộc size 1, có góc quay điều chỉnh trong phạm vi 0–190°, sử dụng cơ cấu single rack và tích hợp sẵn nam châm để có thể sử dụng cảm biến Auto Switch.

Thông số kỹ thuật

Thông tin cấu hình MSQB1A được đối chiếu với trang MISUMI và catalog chính thức của SMC.

Đặc điểm nổi bật

• Thiết kế mỏng và nhỏ gọn, giúp tiết kiệm không gian lắp đặt.
• Tích hợp bàn xoay và rotary actuator trong cùng một thiết bị.
• Sử dụng cơ cấu rack & pinion, cho chuyển động quay ổn định.
• Góc quay có thể điều chỉnh từ 0 đến 190°.
• Sử dụng ổ bi chính xác và ổ lăn kích thước lớn.
• Độ dịch chuyển theo phương hướng kính của bàn xoay ≤0,01 mm theo thông tin dòng sản phẩm.
• Có thể lắp đường ống khí từ phía đầu hoặc bên hông tùy cấu hình.
• Tích hợp nam châm, có thể kết hợp với Auto Switch để giám sát vị trí.

Nguyên lý hoạt động

SMC MSQB1A hoạt động bằng khí nén. Khi cấp khí vào một phía của cơ cấu truyền động, piston rack di chuyển và làm quay bánh răng pinion gắn với bàn xoay.

Khi cấp khí sang phía đối diện, rack di chuyển theo chiều ngược lại, làm bàn xoay quay trở về hoặc quay sang vị trí còn lại.

Cơ cấu này phù hợp cho các chuyển động xoay hai vị trí, chẳng hạn 0° và 90°, hoặc các góc quay khác trong phạm vi điều chỉnh của thiết bị.

Ứng dụng

SMC MSQB1A phù hợp sử dụng trong:

• Máy tự động hóa.
• Cơ cấu xoay sản phẩm.
• Hệ thống chuyển hướng phôi.
• Máy lắp ráp.
• Cơ cấu Pick & Place.
• Máy đóng gói.
• Hệ thống phân loại sản phẩm.
• Cơ cấu định vị chi tiết.
• Thiết bị gá kẹp.
• Dây chuyền sản xuất công nghiệp.

Kích thước nhỏ gọn

MSQB1A thuộc size nhỏ nhất trong nhóm MSQB1A, MSQB2A, MSQB3A và MSQB7A. Theo catalog, model MSQB1A có kích thước cơ bản A = 50,5 mm, B = 28 mm, C = 25 mm và D = 16 mm, với khối lượng khoảng 70 g.

Giải thích mã MSQB1A

Theo cấu hình Web Catalog của SMC, MSQB1A là phiên bản size 1, cổng khí phía đầu, có nam châm tích hợp nhưng không kèm Auto Switch.

Lưu ý khi lựa chọn

Khi đặt mua hoặc thay thế SMC MSQB1A, cần kiểm tra:

• Đúng model MSQB1A.
• Size 1.
• Góc quay yêu cầu.
• Áp suất làm việc của hệ thống.
• Vị trí cổng khí.
• Mô-men xoắn và tải thực tế.
• Động năng của tải khi xoay.
• Có cần sử dụng Auto Switch hay không.
• Kích thước mặt bàn và lỗ gá lắp.

Không nên chỉ lựa chọn theo tên MSQ Series, vì các model MSQB có nhiều size và cấu hình khác nhau.
