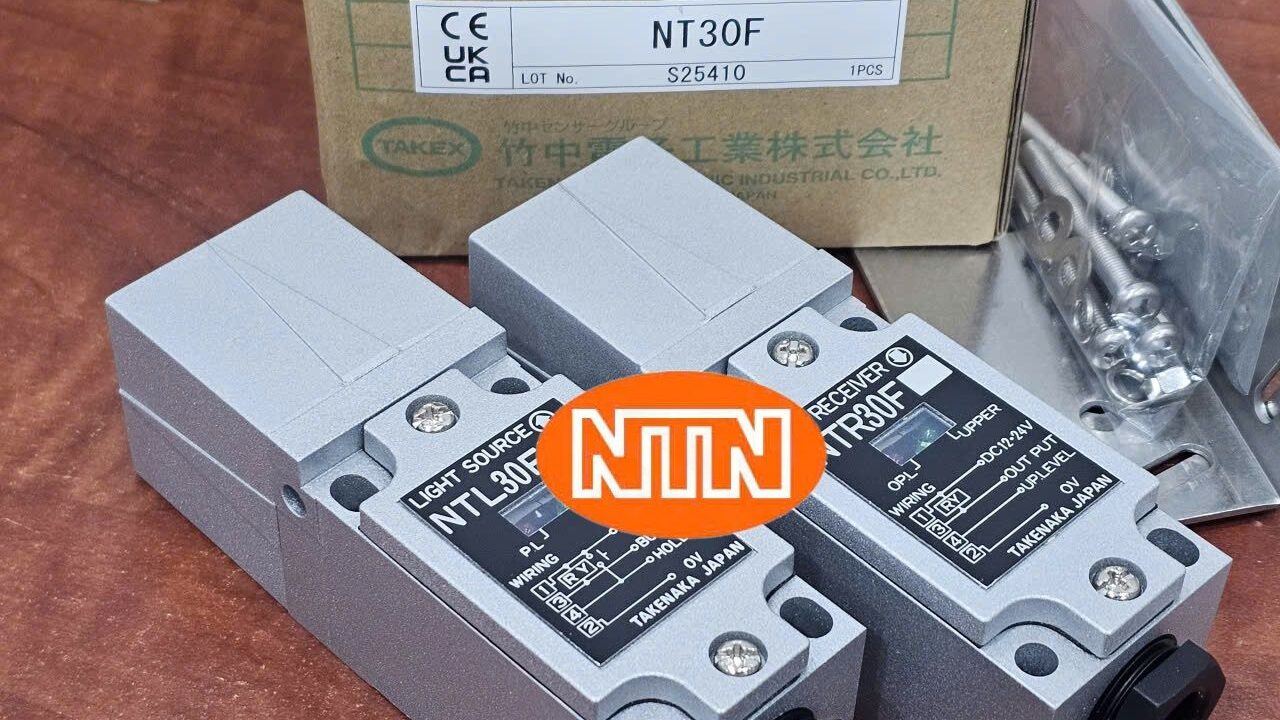

TAKEX NT30F là cảm biến quang điện dạng thu-phát độc lập (Through-beam) thuộc dòng NT30F của Takenaka Electronic Industrial (TAKEX). Sản phẩm sử dụng bộ đầu phát NTL30F và đầu thu NTR30F, cho khoảng cách phát hiện lên đến 30 m.
NT30F được thiết kế theo hướng công suất phát cao, khả năng tự chẩn đoán và hoạt động ổn định trong môi trường công nghiệp, đặc biệt phù hợp với các ứng dụng phát hiện vật thể trên dây chuyền sản xuất.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | TAKEX |
| Model | NT30F |
| Loại cảm biến | Cảm biến quang điện |
| Phương pháp phát hiện | Through-beam – thu phát độc lập |
| Bộ phát | NTL30F |
| Bộ thu | NTR30F |
| Khoảng cách phát hiện | 30 m |
| Vật thể phát hiện | Vật thể đục, Ø22 mm trở lên |
| Nguồn cấp | 12–24 VDC ±10% |
| Độ gợn nguồn | ≤10% |
| Dòng tiêu thụ bộ phát | ≤50 mA |
| Dòng tiêu thụ bộ thu | ≤35 mA |
| Nguồn sáng | LED hồng ngoại |
| Chế độ hoạt động | Light ON / Dark ON |
| Thời gian đáp ứng | ≤5 ms |
| Chế độ ngõ ra | Ngõ ra dòng / ngõ ra điện áp |
| Ngõ ra dòng | Sink current ≤100 mA / 30 VDC |
| Ngõ ra điện áp | Trở kháng ngõ ra 4,7 kΩ |
| Alarm output | NPN open collector, sink current ≤100 mA / 30 VDC |
| Chức năng tự chẩn đoán | Có |
| Vật liệu vỏ | Zinc die-cast – hợp kim kẽm đúc |
| Cấp bảo vệ | IP66 |
| Nhiệt độ môi trường | -25 đến +55°C |
| Độ ẩm môi trường | 35–85% RH, không ngưng tụ |
| Kết nối | Terminal block |
| Khối lượng | Khoảng 700 g/bộ phát hoặc bộ thu |
| Phụ kiện | Hướng dẫn sử dụng, gá lắp |
Các thông số trên được đối chiếu với thông tin kỹ thuật chính thức của TAKEX.
Đặc điểm nổi bật
- Khoảng cách phát hiện lên đến 30 m, phù hợp các dây chuyền có khoảng cách lớn giữa bộ phát và bộ thu.
- Kiểu Through-beam giúp khả năng phát hiện vật thể ổn định.
- Sử dụng LED hồng ngoại.
- Tích hợp chức năng tự chẩn đoán.
- Có monitor output để kiểm tra trạng thái hoạt động.
- Bộ thu có stability alarm output giúp cảnh báo khi tín hiệu thu không còn ổn định.
- Có thể lựa chọn Light ON / Dark ON bằng công tắc.
- Vỏ zinc die-cast chắc chắn.
- Cấp bảo vệ IP66, phù hợp môi trường công nghiệp.
Nguyên lý hoạt động
TAKEX NT30F gồm hai thiết bị riêng biệt:
NTL30F – bộ phát
→ Phát tia hồng ngoại về phía bộ thu.
NTR30F – bộ thu
→ Tiếp nhận tia hồng ngoại từ bộ phát.
Khi không có vật thể chắn giữa bộ phát và bộ thu, tia sáng được thu nhận bình thường. Khi một vật thể đi qua và che tia sáng, trạng thái ngõ ra của cảm biến thay đổi để truyền tín hiệu đến PLC hoặc bộ điều khiển.
Do sử dụng phương pháp Through-beam, cảm biến không phụ thuộc nhiều vào màu sắc hoặc độ phản xạ của vật thể như cảm biến phản xạ khuếch tán.
Chức năng tự chẩn đoán
Một điểm đáng chú ý của NT30F là chức năng Self-Diagnostic.
Ở bộ phát, cảm biến có:
- Check signal input tại Terminal No.4.
- Monitor output tại Terminal No.3.
- Monitor output được kích hoạt khi hệ thống hoạt động bình thường.
Ở bộ thu:
- Có Alarm output.
- Alarm có thể xuất tín hiệu khi đèn stability indicator tắt, cho biết tín hiệu nhận không còn ổn định.
- Có Received light monitor và jack kết nối earphone hỗ trợ căn chỉnh quang trục.
Ứng dụng
TAKEX NT30F phù hợp cho:
- Dây chuyền sản xuất tự động.
- Băng tải công nghiệp.
- Phát hiện sản phẩm đi qua.
- Đếm sản phẩm.
- Kiểm tra vị trí sản phẩm.
- Phát hiện vật thể trên máy gia công.
- Máy đóng gói.
- Máy cấp phôi.
- Hệ thống tự động hóa nhà máy.
- Phát hiện dây, thanh kim loại và các vật thể dạng dài.
TAKEX đưa ra ví dụ ứng dụng phát hiện dây kim loại bị võng/rơi khỏi vị trí trên hệ thống conveyor, sử dụng NT30F kết hợp với pinhole plate.
Ưu điểm của kiểu Through-beam
So với cảm biến quang phản xạ, cấu hình bộ phát + bộ thu của NT30F mang lại khả năng phát hiện ổn định khi vật thể có màu sắc hoặc độ phản xạ khác nhau.
Khoảng cách 30 m cũng cho phép bố trí bộ phát và bộ thu ở hai phía đối diện của băng tải hoặc khu vực cần giám sát
